双T选频网络振荡电路

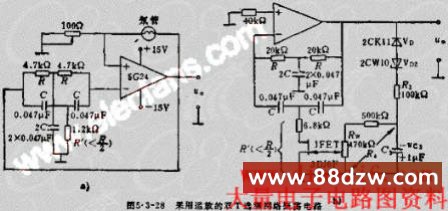

双T选频网络振荡电路如图5.3-28所示。

图5.3-28A电路的正反馈回路的氖管起反馈自动调节作用。电路的振荡频率为720HZ。

图5.3-28B电路中的整流二极管VD，稳压管VDR，滤波电路中的RO、R4和C2以及场效应管JFET构成自动稳幅电路。由于VD的整流作用，C8上的电压UC3的极性上负下正。当输出电压UO振幅增大时，经整流后，UC3也增加，使场效应管的栅极电压更负，漏源间电阻增大，负反馈加深，从而阻止输出幅值的进一步增大。反之，负反馈减弱。

双T选频网络振荡电路使用元件比文氏电桥振荡电路多，国此适用于产生频率稳定度要求高的单一频率的振荡。
