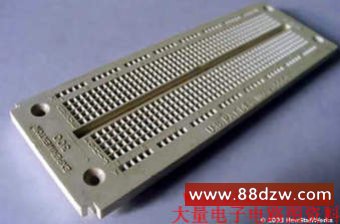

<-- -->无焊电路试验板 |
所有电子门都需要电源。TTL门使用5伏电源来保持运行。芯片对这一电压的要求是相当严格的,因此,每次使用TTL芯片时,我们都需要使用无波动的5伏稳压电源。某些其他芯片系列(如4000系列的CMOS芯片)对于所使用的电压就没有那么严格。CMOS芯片还有另外一个优点,即它们使用的能耗要小得多。但是,它们对静电非常敏感,从而使其可靠性下降,除非在无静电的环境中使用。因此,我们此处仍坚持使用TTL。
<-- Page Break -->
为了组装TTL门,您手头必须有一些设备部件。以下是需要购买的部件清单:
- 电路试验板
- 电压电阻计(也称为万用表)
- 逻辑探针(可选)
- 5伏稳压电源
- 一组用于试验的TTL芯片
- 几个用于查看门输出的LED(发光二极管)
- 几个用于LED的电阻器
- 一些导线(规格为20至28),用于将部件搭接在一起
这些部件总共可能需要花费40至60美元左右,具体取决于从何处购买它们。
下面我们简要介绍一下这些部件,以便加深您对它们的了解:
- 正如上一页中所述,电路试验板是一个可简化电路接线的设备。
- 电压电阻计可用来方便地测量电压和电流。我们将使用此仪表来确保电源产生合适的电压。
- 逻辑探针是可选的。它可简化测试导线状态(1或0)的过程,您也可以使用LED实现相同的效果。
- 在上述部件中,只有5伏电源不太容易准备。似乎没有厂家销售简单、便宜的5伏稳压电源。因此,您有两种选择。您可以从Jameco购买并使用5伏库存电源(类似于视频游戏使用的电源),或者使用小型 power-cube 变压器,然后自己动手组装调节器。我们将在下面讨论这两种选择。
<--
-->电阻器和LED - LED(发光二极管)是小型灯泡。可以使用LED来查看门输出。
- 我们将使用电阻器来保护LED。如果无法使用电阻器,LED将立即烧毁。
日杂店一般不会出售此类设备。但是,这些部件并不难买到。在设法购买上面列出的元件时,您可以有几种选择:
- Radio Shack
- 当地电子器件商店——大多数主要城市都有电子器件商店,很多城市都有不错的库存电子设备商店。如果可以在当地找到一家不错的库存商店,并且能够满足人们自己的组装要求,那就再好不过了。
- 像Jameco一样的邮购商店——Jameco已有数十年的经营历史,不仅货物品种齐全,而且价格经济实惠。(请确保下载其PDF产品目录或者向其索取打印目录——这可大大简化浏览其网站的过程。)
下表显示了需要购买的部件并列出了Jameco部件号。
部件 |
|
电路试验板 |
|
电压电阻计 |
|
逻辑探针(可选) |
|
5伏稳压电源 |
|
7400(NAND门) |
|
7402(NOR门) |
|
7404(NOT门) |
|
7408(AND门) |
|
7432(OR门) |
|
7486(XOR门) |
|
5至10个LED |
|
5至10个330欧姆电阻器 |
|
导线(规格为20至28) |
|
