要组装调节器，您需要使用三个部件：

• 7805 5伏电压调节器，采用TO-220封装（Radio Shack部件号为276-1770）

• 两个电解电容器，容量介于100和1,000微法拉之间（通常，Radio Shack部件号为272-958）

电解电容器

7805的电压介于7和30伏之间，可将其电压调低到正好为5伏。第一个电容器用于消除来自变压器的任何电压波动，以使7805接收平稳的输入电压；第二个电容器用作负载平衡器以确保从7805获得一致的输出。

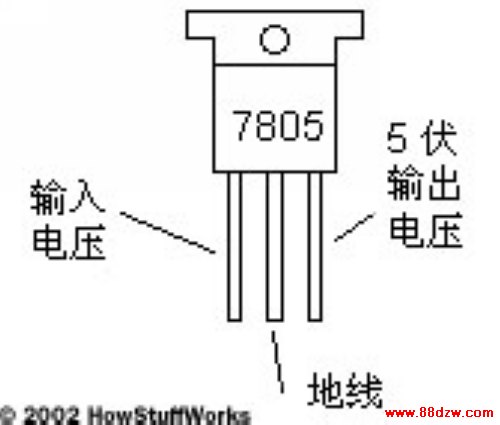

7805有三根引线。如果从前面看7805（上面印有文字的那一面），三根引线从左到右依次为输入电压（7至30伏）、地线和输出电压（5伏）。

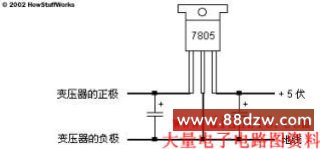

要将调节器连接到变压器上，您可以使用以下配置：

两个电容器用平行线表示。“+”号表示电解电容器已极化：电解电容器具有正极和负极接线端（其中的一个接线端带有标记）。在安装电容器时，您需要确保正确连接电极。

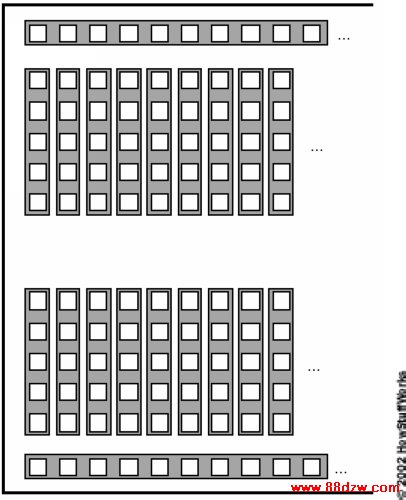

您可以在电路试验板上组装此调节器。 为此，您需要了解电路试验板内部的接线方式。下图显示了接线情况：

电路试验板的外边缘有两根贯穿电路试验板的接线端。所有这些接线端都是内部连接的。通常，其中一个接线端的电压为+5伏，另一个接线端接地。电路试验板中心是一个通道。通道两侧是由五个互连接线端构成的接线端组。您可以使用电压电阻计来查看互连情况。请将仪表的刻度盘设置为其欧姆设置，然后将导线连接到电路试验板中的不同位置（仪表的测试引线可能太粗而无法放在电路试验板的插孔中）。

在欧姆设置中，仪表测量的是电阻。如果两个点之间有接线，则电阻为零（将两根引线轻轻接触就可以看到这种效果）；如果两个点之间没有接线，则电阻为无穷大（将两根引线分开就可以看到这种效果）。您会发现电路试验板上的点实际按下图所示进行互连。另一种查看连接的方法是，揭开一点电路试验板背面的标签，您即可看到金属连接器。

现在，我们来连接调节器的部件：

1. 将变压器的地线连接到电路试验板上较长的外侧接线条之一。
2. 将7805插入五孔插排中的三排。
3. 使用导线将地线从接线条连接到7805的中间引线：只需切下很短的一段导线，剥除两端的护套，然后将它们插入。
4. 将正极导线从变压器连接到7805的左侧引线（输入）。
5. 将电容器从7805的左侧引线接地，要注意极性是否正确。
6. 将7805的5伏引线连接到电路试验板上另一个较长的外侧接线条。
7. 在5伏电压和地线接线条之间连接第二个电容器。
