您已经装好了调节器。 装好后的调节器可能如下所示（两个视图）：

在上面的两个图中，变压器的导线是从左侧引入的。您可以看到，变压器地线直接连接到贯穿电路试验板底部的地线接线条上。顶部接线条提供+5伏电压并直接连接到7805的+5引脚上。左侧的电容器对变压器电压进行滤波；右侧的电容器对 7805产生的+5伏电压进行滤波。LED通过电阻器连接+5和地线接线条，并让您知道何时电源“打开”。

插入变压器并测量7805的输入和输出电压。您会看到恰好从7805输出5伏电压以及变压器提供的电压。如果没有看到，请立即将变压器断开连接并执行以下操作：

• 拔出电容器。重新插入变压器，稍后再看一下情况是否发生变化。
• 确保地线和变压器的正极导线没有接反（如果接反，7805可能会变得很热，并且可能会烧毁）。
• 将变压器断开连接并使用电压计进行检查，以确保变压器能够产生电压。请参见上一页以了解如何执行此操作。

在看到调节器输出5伏电压后，可通过将其连接到LED，进一步对其进行测试并查看其是否正常工作。您需要串联LED和电阻器——在电路试验板上很容易完成此操作。您必须使用电阻器，否则LED将立即烧毁。比较适合的电阻器值为330欧姆，但介于200和500欧姆之间的值也具有很好的效果。作为二极管的LED具有极性，因此，如果LED没有亮起，请尝试反接引线并查看是否奏效。

我们似乎花费了很大的气力才将电源接通并使其正常工作。但您从中学到了很多东西。现在，我们可以对布尔门进行试验了！

<-- Page Break -->

如果使用上一页中的表来订购部件，则会购得六种不同的芯片（包含六种不同类型的门）：

• 7400-NAND（与非）（每个芯片四个门）
• 7402-NOR（或非）（每个芯片四个门）
• 7404-NOT（非）（每个芯片六个门）
• 7408-AND（与）（每个芯片四个门）
• 7432-OR（或）（每个芯片四个门）
• 7486-XOR（异或）（每个芯片四个门）

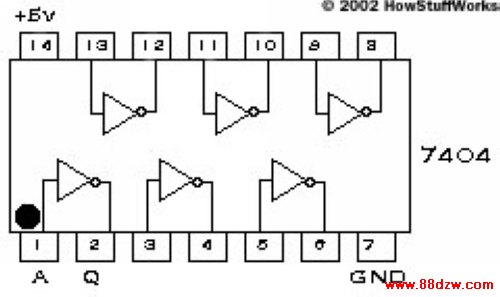

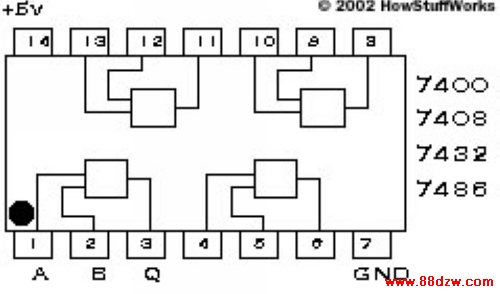

芯片的内部结构如下所示：
