回路电流法是以一组独立回路电流作为变量列写电路方程求解电路变量的方法。倘若选择基本回路作为独立回路,则回路电流即是各连支电流。

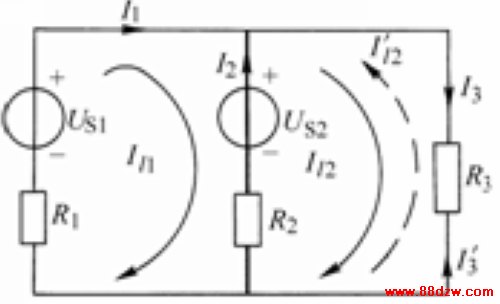

如图2-3-1所示,已知,要求和。这里仍然沿用介绍支路电流法的例题,现将运用回路电流法求解。首先选择所在支路为树支(用粗线条表示),如图选择各支路参考方程,以连支电流作为变量,那么树支电流就可以用连支电流表示,即:(式2-3-1),然后对两个独立回路列写KVL方程,即:(式2-3-2), (式2-3-3)
图2-3-1
将(式2-3-1)代入(式2-3-2)与式(2-3-3),整理得到:
