低频电脉冲治疗仪

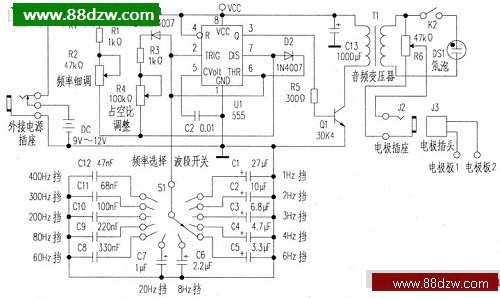

    低频电脉冲治疗仪的电路工作原理见附图，其核心是由555时基IC构成的多谐振荡脉冲发生器。用频率选择波段转换开关S1实现频率范围的粗调；频率的细调和电脉冲波形占空比的调整，则用电位器R2和R4完成；C13是滤波电解电容，它的作用是滤除电路给电源造成的脉冲干扰，以免仪器工作时干扰其他电器。根据中医补泻要求，低频弱刺激为补，可选择5Hz以下电脉冲，刺激强度以刚有微弱感觉为度；高频强刺激为泻，可用20Hz以上的电脉冲，刺激强度可较大而无痛感为度。在要求引起肌肉收缩和放松及抢救呼吸衰竭等治疗时，  应采用100Hz的电脉冲，刺激强度应使肌肉强直。镇痛可用400Hz以上的电脉冲。一般针灸治疗可选择1Hz至8Hz的频率。本仪器可做成台式机，电源采用直流12V供电。升压变压器T1可用220V／24V或220V／12V(也可用220V／6V)的电源变压器或音频变压器，将初次级颠倒使用。
