简易无线耳麦的制作
[09-11 23:40:17] 来源:http://www.88dzw.com 电路设计 阅读:8732次
文章摘要:之所以给大家介绍这个电路,是它即体现了模电的基础更体现了高频的典型电路,频率高,所以可以锻炼大家的动手能力!“电路如果均经过严格计算和实验,一般装配的成功率在99%以上”,为何不自己试做一个(见下图),你定会有成就感的,确实效果还不错。给它取了个“无线耳麦”的名字,是因为它的灵敏度很高,安静的时候,连手表走时的“滴答”声都可以听到。这个电路实际是一个调频无线话筒,电路分为两个部分:一部分为音频放大器,另一部分是高频振荡器。元件都非常好买,下面介绍这个无线耳麦的制作方法。 音频放大器由VT1等组成,放大后的音频信号经C2(0.01uF)耦合至高频振荡电路VT2基极。高频振荡电路VT2工作频

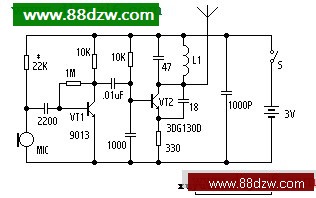

简易无线耳麦的制作,标签:电子电路设计,数字电路设计,http://www.88dzw.com之所以给大家介绍这个电路,是它即体现了模电的基础更体现了高频的典型电路,频率高,所以可以锻炼大家的动手能力!“电路如果均经过严格计算和实验,一般装配的成功率在99%以上”,为何不自己试做一个(见下图),你定会有成就感的,确实效果还不错。给它取了个“无线耳麦”的名字,是因为它的灵敏度很高,安静的时候,连手表走时的“滴答”声都可以听到。这个电路实际是一个调频无线话筒,电路分为两个部分:一部分为音频放大器,另一部分是高频振荡器。元件都非常好买,下面介绍这个无线耳麦的制作方法。
音频放大器由VT1等组成,放大后的音频信号经C2(0.01uF)耦合至高频振荡电路VT2基极。高频振荡电路VT2工作频率在88-108MHz,这个频率由振荡线圈L1和C4(47P)电容决定,它受VT1的音频信号调频。当音频信号经C2耦合至VT2基极时,改变振荡器频率,产生所需要的FM(调频)信号,经天线发射至空中。
制作时,话筒MIC选用高灵敏度的驻极体话筒,外壳接负极。VT1型号9013H,放大倍数大于150,VT2型号为3DG130D,蓝点(放大倍数大于120),f t大于600MHz,这里还可以用9018替代。L1振荡线圈(见右图)用Φ0.71漆包线在3mm钻头圆柄上密饶4匝,然后脱胎。天线可取1.2m的软导线,此时发生距离可到200m左右。如果发射距离不要求很远,那么天线用一端10cm的导线即可,此时发射距离可到30m左右。我只实验了后种方法,可以达到预期效果,不过天线的稳定性对频率的稳定性很有影响,实验下来用细的硬铜线直接焊在电路板上做天线效果较好。正常工作时,电路电流约5mA。电源电压不同时,整机电流会有不同。
调试时,用一台调频收音机进行接收。拉开约5-10m远,一般都能收到发射机送过来的声音,可用机械手表靠近话筒进行测试。如果收不到信号,可以稍微调整L1的间距,或减小47P电容的容量。调整R1可以调整话筒的灵敏度。
怎么样?高兴吧!加大功率还可以做一个小型调频发射台。
