自制中波有源天线

[09-11 23:40:47]   来源:http://www.88dzw.com  电路设计   阅读:8370

文章摘要:看了Car_radio兄的大作之后,尽管已经向car_radio订购了一副,还要等上一段时间才能到手,忍不住手痒,经过查找资料,制定了一个比较简单可行的方案,即选择LF356作射随器,通过高阻输入,低阻输出达到阻抗匹配的目的。说作就作,电路图如下:顺便说一下,LF356是JFET输入型运算放大器,比较常见的一种通用器件,特点就是输入阻抗极高,有1MM Ohm(1后面12个零)。为了便于调谐,输入端并联了一个1M的电阻。另外,我通过试验发现,输入的信号不宜直接偶合,一是影响调谐的频率,二是有时信号强度过大,有些频率会导致运放工作不稳定。这里采用了3匝的隔离偶合线圈,效果比较理想。此外,增加了电源

自制中波有源天线,标签:电子电路设计,数字电路设计,http://www.88dzw.com

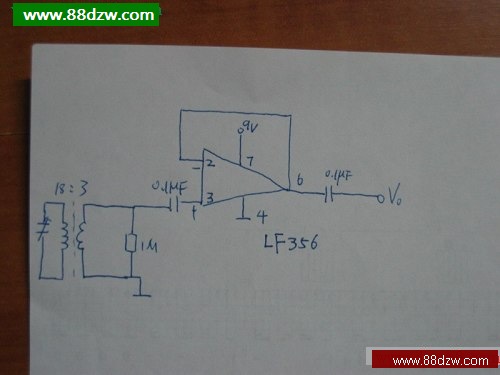

看了Car_radio兄的大作之后,尽管已经向car_radio订购了一副,还要等上一段时间才能到手,忍不住手痒,经过查找资料,制定了一个比较简单可行的方案,即选择LF356作射随器,通过高阻输入,低阻输出达到阻抗匹配的目的。说作就作,电路图如下:


顺便说一下,LF356是JFET输入型运算放大器,比较常见的一种通用器件,特点就是输入阻抗极高,有1MM Ohm(1后面12个零)。

为了便于调谐,输入端并联了一个1M的电阻。

另外,我通过试验发现,输入的信号不宜直接偶合,一是影响调谐的频率,二是有时信号强度过大,有些频率会导致运放工作不稳定。这里采用了3匝的隔离偶合线圈,效果比较理想。

此外,增加了电源开关和LED指示。9V的电池还是不禁用,LED串联了的电阻不宜过小,一般选择6k左右的电阻,这样电流在1mA左右。

这个电路非常简单,不需要调试,一装即成。

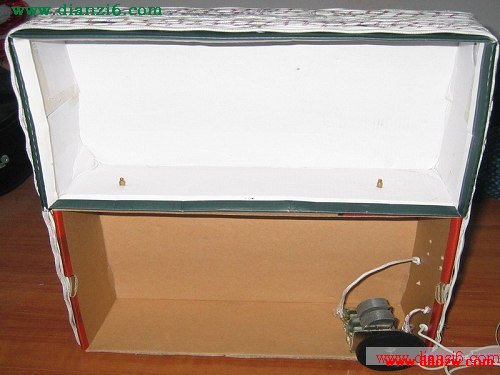

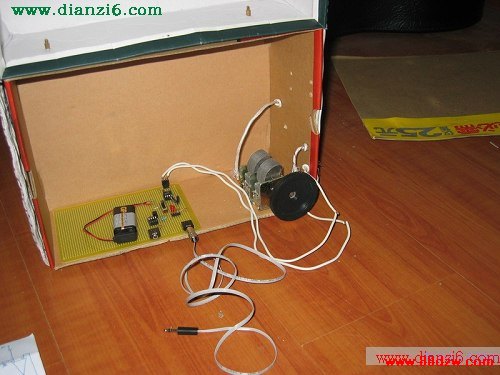

这是改进后的中波天线,采用了两个鞋盒,天线的增益更高,呵呵。

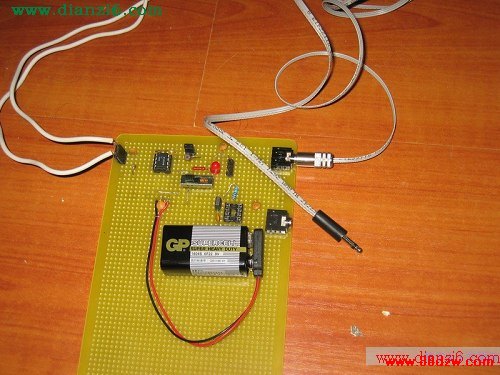

放大部分的近照,

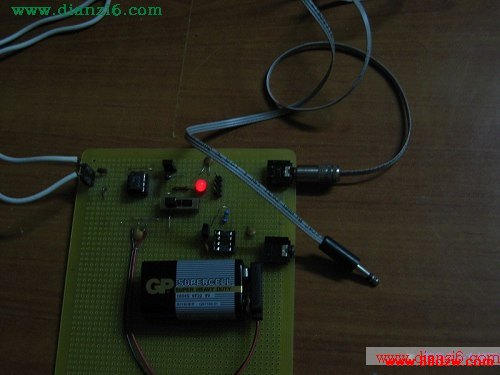

夜景图片,

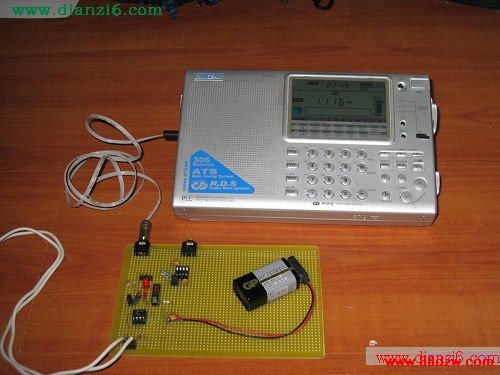

再来一张全景的,



该放大器非常省电,只有3.8mA左右,可以长时间使用。
说了这么多,看看疗效吧。

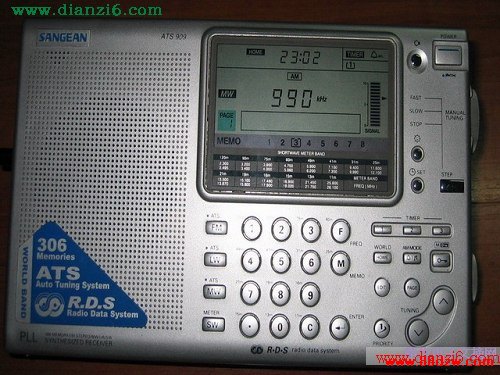

使用前,

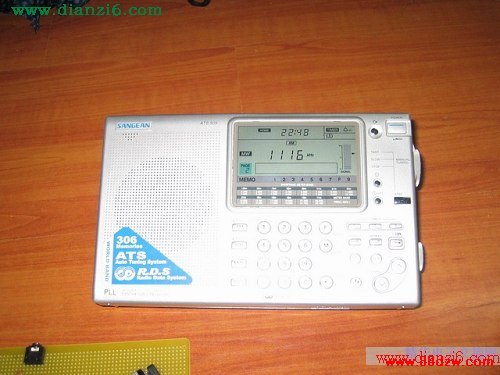

使用后,

本地的信号基本上都是满格,有时会过载,正好可以用上ATS909的衰减。

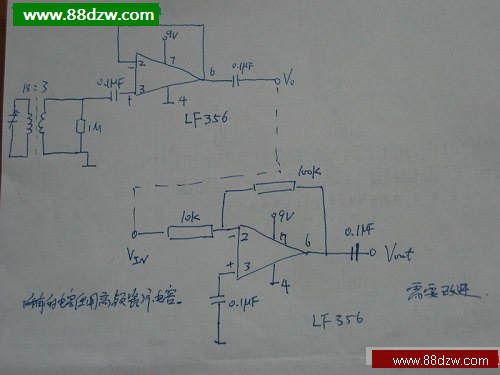

下一步就是要提高放大器的增益,改进后的电路图如下,

经过使用,发现提高的增益并不大,可能是器件本身的原因。LF356一般是用在音频和低频信号的放大,中波对于它可能是勉为其难了。考虑以后选择增益比较大,频率更高的运放或者用分立的元件,比如9018等来改善效果。

BTW,原理虽然简单,但是要达到便鞋的目的,可不是那么简单的,工艺占了整个产品的绝大部分,相信老泡菜都会深有体会把。这里再替Car_radio兄打个广告,便鞋式的天线还是用现成的吧
