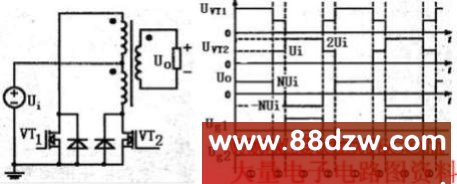

推挽逆变电路图
[11-20 16:23:13] 来源:http://www.88dzw.com 电源管理 阅读:8277次
文章摘要:推挽逆变电路图VT2导通,变压器一次侧两个 绕组的同名端电压极性为正,负载侧两端电压为上正下负,而同时由于VT2导通、VT1截止,有:Uvt2=0.Uvt1=2ui VT2和VT1均没有触发信号,都不导通,变压器二次绕组没有感应电压,负载两端电压为0,且VT2和 VT1两端电压都为Ui。VT1有门极信号可以触发导通,因此变压器一次侧两个绕组的同名端电压极性为负,负载侧两端电压为上负下正,而同时由于VT1导通、VT2截止,有:Uvt1=0,Uvt2=2ui.
推挽逆变电路图,标签:高级电源管理,电源管理ic,http://www.88dzw.com推挽逆变电路图
VT2导通,变压器一次侧两个 绕组的同名端电压极性为正,负载侧两端电压为上正下负,而同时由于VT2导通、VT1截止,有:Uvt2=0.Uvt1=2ui
VT2和VT1均没有触发信号,都不导通,变压器二次绕组没有感应电压,负载两端电压为0,且VT2和 VT1两端电压都为Ui。
VT1有门极信号可以触发导通,因此变压器一次侧两个绕组的同名端电压极性为负,负载侧两端电压为上负下正,而同时由于VT1导通、VT2截止,有:Uvt1=0,Uvt2=2ui.
