　　在调试FPGA电路时要遵循一定的原则和技巧，才能减少调试时间，避免误操作损坏电路。一般情况下，可以参考以下步骤进行FPGA硬件系统的调试。

　　（1）首先在焊接硬件电路时，只焊接电源部分。使用万用表进行测试，排除电源短路等情况后，上电测量电压是否正确。

　　（2）然后焊接FPGA及相关的下载电路。再次测量电源地之间是否有短路现象，上电测试电压是否正确，然后将手排除静电后触摸FPGA有无发烫现象。

　　如果此时出现短路，一般是去耦电容短路造成，所以在焊接时一般先不焊去耦电容。FPGA的管脚粘连也可能造成短路，这时需要对比电路图和焊接仔细查找有无管脚粘连。

　　如果出现电压值错误，一般是电源芯片的外围调压电阻焊错，或者电源的承载力不够造成的。若是后者，则需要选用负载能力更强的电源模块进行替换。如果FPGA的I/O管脚与电源管脚粘连，也可能出现电压值错误的现象。

　　如果出现FPGA发烫，一般是出现总线冲突的现象。这种情况下需要仔细检查外围总线是否出现竞争问题。特别是多片存储器共用总线时候，比如ASRAM和Flash芯片复用一套总线，如果片选信号同时有效就出现总线的冲突。

　　（3）以上步骤均通过后，将电路板上电运行。然后把下载电缆接到JTAG接口上，在主机中运行Quartus II软件，并打开Programmer编程器，单击其中的“Auto Detect”按钮进行FPGA下载链路自动检测。若能正确检测到FPGA，说明配置电路是正确连接的。

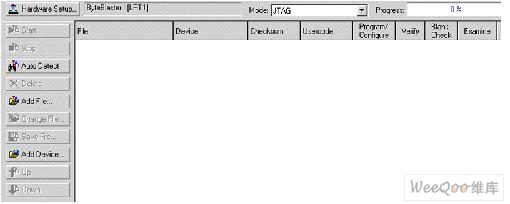

　　自动检测FPGA下载链路如图所示。

　　（4）焊接时钟电路、复位电路及数码管电路，并向FPGA下载一个数码管跑马灯程序。若程序能够正确运行，说明FPGA已经可以正常工作了。

　　（5）最后焊接所有其他电路，并进行整体功能测试。
