　　摘要：集成电路设计越来越向系统级的方向发展，解决模块间的接口问题显得尤为重要。 SPI 串行总线是一种常用的标准接口，其使用简单方便而且占用系统资源少，应用相当广泛。 本文将介绍一种新的通用的SPI 总线的FPGA 实现方法。

　　1、引言

　　长期以来，外围设备与主机CPU速度之间的不匹配始终困扰着人们，影响了计算机系统更迅速的发展。 随着计算机处理能力及存储规模的迅速增长，这个问题表现得更加突出。虽然已经采取了各种软、硬件的 方法，不断地改善着CPU与I/O设备之间的接口性能。然而，在许多应用中接口问题依然是制约系统性能的 瓶颈。对于特定的设计，设计者面对纷繁芜杂的接口标准，一般根据系统所需的成本及功能选择合适的标 准产品，这可能导致接口标准冲突和引起互用性问题；或许重新选择与接口兼容的标准器件，但又可能会 造成不满足功能需要或成本要求等。

　　FPGA技术的迅速发展使得接口问题有了好的解决方案。例如，现有的高性能接口IP及高速物理I/O的 FPGA，可满足10Gb/s以上的通信系统的要求；而且用FPGA解决接口不兼容器件间的通信问题。因此本文 将提出一种新的基于FPGA 的SPI 接口设计方法。

　　SPI(Serial Peripheral Interface)串行外设接口总线[1]是一种同步全双工串行通信接口总线。由于其连线 简单使用方便，故得到广泛应用。在实际开发应用中，若主控制器无SPI接口或需要与多个具有SPI接口的 外设通信，就要使用主控制器的I/O口通过软件来模拟，这就在很大程度上限制了其应用且给数据传输带来 不便。在FPGA技术迅速发展的时代，解决这个问题最方便的办法就是集成一个SPI核到芯片上。

　　这里根据业界通用的SPI总线的标准，设计一种可复用的高速SPI总线。设计过程中很多变量都采用参 数形式，具体应用于工程实践时根据实际需要更改参数即可，充分体现了可复用性。

　　2、 SPI 总线原理

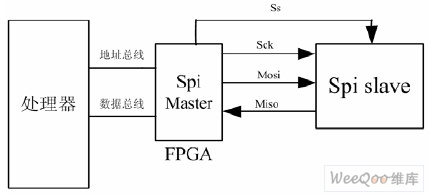

　　SPI 总线由四根线组成：串行时钟线(SCK)，主机输出从机输入线(MOSI)，主机输入从机输出线(MISO)， 还有一根是从机选择线(SS)，它们在与总线相连的各个设备之间传送信息，其连接方式如图1。

　　图1.SPI总线示意图

　　SPI 总线中所有的数据传输由串行时钟SCK 来进行同步，每个时钟脉冲传送1 比特数据。SCK 由主机产 生，是从机的一个输入。时钟的相位(CPHA)与极性(CPOL)可以用来控制数据的传输。CPOL=“0”表示SCK 的静止状态为低电平，CPOL =“1”则表示SCK 静止状态为高电平。时钟相位(CPHA)可以用来选择两种 不同的数据传输模式。如果CPHA =“0”，数据在信号SS 声明后的第一个SCK 边沿有效。而当CPHA=“1” 时, 数据在信号SS声明后的第二个SCK 边沿才有效。因此，主机与从机中SPI 设备的时钟相位和极性必须 要一致才能进行通信。

　　SPI 可工作在主模式或从模式下。在主模式下，每一位数据的发送／接收需要1 次时钟作用；而在从 模式下， 每一位数据都是在接收到时钟信号之后才发送／接收。1个典型的SPI系统包括一个主MCU和1 个或几个从外围器件。

　　3、设计原理

　　Verilog HDL 是一种硬件描述语言,他可以用来进行各种级别的逻辑设计,可以用来进行数字逻辑系统 的仿真验证、时序分析和逻辑综合等,应用十分广泛。本文使用Verilog设计 SPI接口模块，实现可IP复用 的通用结构。根据SPI总线原理，可用几个功能模块来实现微处理器与从设备之间的双向数据传输。

　　3.1. 系统架构设计

　　根据SPI 总线的原理，本设计的SPI Master同SPI协议兼容，在主机侧的设计相当于wishbone总线[2]规 范兼容的slave设备，总体架构可分为以下3个功能模块[3]：Clock generator、Serial interface、Wishbone interface

　　3.2. 模块设计

　　3.2.1 .时钟产生模块spi-clgen设计

　　SPI时钟分频模块中的时钟信号的来源是外部系统提供的时钟clk_in，模块会根据各个不同接口的时钟 分频因子寄存器，产生相应的时钟输出信号clk_out。由于SPI没有应答机制，为了能够保证时序的可靠性， 特别设计了一个无论对于奇分频还是偶分频都异常可靠的时钟生成模块产生传输所需要的串行时钟。
