基于CPLD的光伏逆变器锁相及保护电路设计
[09-12 18:26:23] 来源:http://www.88dzw.com EDA/PLD 阅读:8708次
文章摘要:3 保护电路的设计与实现本系统中的保护电路主要由PWM波形监视模块和系统参数监视模块组成,其保护电路结构如图3所示。图3中的脉宽异常检测模块由3个9位使能计数器组成,DSP输出的三路PWM信号分别作为计数器的使能信号输入。当控制信号有效时,计数器开始计数,计数器的上限值为400,即200μs,当控制信号的有效宽度小于200 μs时(在本系统中DSP的控制周期为55μs),即认为该PWM波正常,系统会将控制信号直接输出;如果大于200μs,则认为PWM波出现异常,此时系统将立即切断PWM波的有效输出而停机.并把异常中断信号和异常状态码信息报告给DSP。共态导通模块可用于监视逆变器系统,从而控制半
基于CPLD的光伏逆变器锁相及保护电路设计,标签:eda技术,eda技术实用教程,http://www.88dzw.com3 保护电路的设计与实现

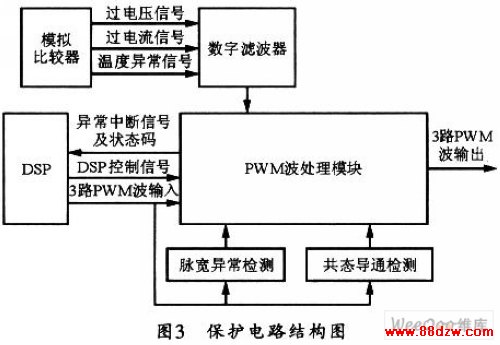

本系统中的保护电路主要由PWM波形监视模块和系统参数监视模块组成,其保护电路结构如图3所示。
图3中的脉宽异常检测模块由3个9位使能计数器组成,DSP输出的三路PWM信号分别作为计数器的使能信号输入。当控制信号有效时,计数器开始计数,计数器的上限值为400,即200μs,当控制信号的有效宽度小于200 μs时(在本系统中DSP的控制周期为55μs),即认为该PWM波正常,系统会将控制信号直接输出;如果大于200μs,则认为PWM波出现异常,此时系统将立即切断PWM波的有效输出而停机.并把异常中断信号和异常状态码信息报告给DSP。共态导通模块可用于监视逆变器系统,从而控制半桥高低端的两路对称SPWM波信号,保证这两路信号输出不会出现共态导通的情况。另外,由模拟比较器产生的系统过电压、过电流和温度异常等报警信号,经过数字滤波后,将送人PWM波处理模块。这样,在系统出现异常时,即可由CPLD实现硬件上的停机保护动作。
图4所示是保护电路的系统顶层图。图5所示是该保护电路的仿真波形。
4 结束语
本文介绍了基于CPLD的光伏并网逆变器的锁相及保护电路的设计与实现方法,该电路目前已经在项目组的5 kW光伏并网逆变器中成功运用,实际使用证明,该电路可为系统的长时间稳定运行提供可靠的保障。
