　　摘要：采用VC++和Matlab混合编程搭建了一个高效的基于HMM的语音识别实验验证平台。结合FPGA的特点,直接使用加法器、乘法器、比较器等建立一个Viterbi算法结构,采用改进方法计算Viterbi得分,实现一种简单的基于HMM的语音模板匹配。

　　1 引言

　　Matlab 是一款高性能的数值计算和可视化软件，集成数值分析、矩阵计算、信号运算、 信号处理和图形显示于一体，构成了一个方便的、界面友好的用户环境。目前，基于Matlab 的语音识别开发平台虽然在可读性、可移植性和可扩充性上优于其它编程语言，且调试功能 强大、数据库函数丰富，可使研究人员“站在巨人的肩上”更加直观、方便地进行分析、计 算与设计工作，从而大大地节省了时间[1]。但考虑到其执行代码速度低下，不能直接与硬件 底层直接接触等缺点，因此提出了采用Matlab 和VC++混合编程来搭建语音识别实验平台， 并对传统Viterbi 算法进行变形，直接使用FPGA 的加法器、比较器和逻辑操作来计算观察 值序列，以实现一种简单的嵌入式语音模板匹配。

　　2 基于HMM 的语音识别

　　2.1 语音识别系统

　　语音识别系统（Speech Recognition System，SRS）基本上是一个模式分类的任务，即通 过训练，系统能够把输入的语音按一定模式进行分类[2]。实验在Matlab 7.0 系统上建立了一 个简单的基于隐马尔可夫模型（Hidden Markov Model，HMM）的语音识别过程，如图1。

　　（1）语音输入：在一般实验室环境下进行语音信号采样，采样格式为PCM，采样频率 16 KHZ，A/D 的量化精度8 Bit。然后经过去噪、预加重、分帧、加窗等处理过程，去掉语音信号中包含的大量冗余信息，加强语音信号的高频共振峰，便于进行频谱分析。

　　（2）端点检测：考虑到语音信号的录制是在较为安静的实验室环境下进行，利用过零 率Z 来检测清音，用短时能量E 来检测浊音，两者配合实现可靠的端点检测[3]。

　　（3）特征提取和量化：对有效语音段进行特征提取，即提取基于Mel 刻度的倒频谱矢 量（Mel Frequency Cepstrum Coefficients，MFCC），它是识别过程中的输入特征值。特征值 经矢量量化Vector Quantization，VQ），输出VQ 码本类别号，即HMM 训练与识别阶段使 用的观察值序列o。

　　（4）模型训练与语音识别：训练阶段，系统采用一系列训练观察值估计HMM 参数，

　　2.2 Viterbi 算法

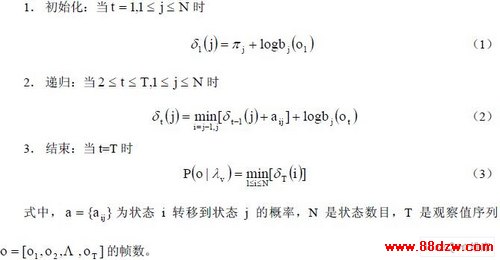

　　由于计算复杂度的限制，对于基于HMM 的实时语音识别来说，需要设计一个高效的硬 件结构来执行Viterbi 译码过程，以加速HMM 的识别过程。考虑了FPGA 的特点，分别采 用对数概率和状态概率的最小路径对传统的Viterbi 算法进行变形，其计算P( o |λ ) v  的过程 如下[5]：

　　通过上面的变形，不仅可以使传统 Viterbi 算法中的乘法转成加法，降低时间消化，有 效地避免数据下溢的问题。而且随着Viterbi 计算过程的进行，已计算的状态概率值随之增 加，改原来找结束概率的最大值为最小值[6]。因此，只需要计算T 时刻的概率T δ( i) ，它是 大于前参考单词模型的最小值Pv 的。

　　实验将直接使用 FPGA 的加法器、比较器和逻辑操作来实现上述公式（2）和公式（3）， 可以显著提高系统效率，系统结构如下图2。
