  图2A和2B

  当仅需纯粹的PCI Express接口,而不需要其它逻辑时,外部的PCI Express PHY和FPGA(图2A)相结合可能极具吸引力。利用被称为PIPE的并行接口,PCI Express PHY可以连接到FPGA。虽然PIPE接口被认为是一个标准,但不同厂商在实现方面有着细微的差别,因此物理层芯片就不容易互换。此外,工业级的外部PCI Express PHY芯片也不太容易买到,要不就是价格昂贵。此外,许多应用程序使用领先的器件,可用的领先的PCI Express PHY芯片也是很有限的。

  因此,如果只有一个PCI Express接口链路,而且在FPGA中只要少量的额外逻辑(除了温度范围的限制,以及可用的领先器件),这种做法颇有意义。对于所有其他应用,最好是考虑一个整合的解决方案,如图2B所示。

  如果采用整合的解决方案,首个挑战是寻找一个低成本的器件。在过去,PCI Express需要的串行链路一般只在高端昂贵的FPGA中才有。然而,今天许多应用需要较低成本的解决方案。中档LatticeECP2M,或最近推出的LatticeECP3 FPGA系列,拥有适合这种应用的一些功能。这两种器件都集成了可用于实现PCI Express x1或x4的串行通道。除了低成本优势外,与高端FPGA解决方案相比,这两类器件的功耗也非常低。该“节能方案”使系统工程师能够降低功耗,因此只需要使用较小供电电源。图3展示了近期推出的ECP3 FPGA系列的结构图。

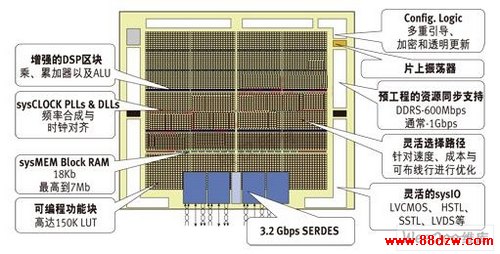

  图3:LatticeECP3中档FPGA框图,内有集成的SERDES模块。

  利用这些FPGA的另一个优点是它们能够处理PCI Express使用的扩频时钟。许多其他的“单芯片”解决方案推荐使用外部的PLL和去除抖动来处理时钟,这意味着电路板上会有两到三个额外的器件。这些器件也可用在工业温度范围。

  既然这些FPGA的串行链路只能实现物理层的SERDES部分,所以需要额外的逻辑来实现完整的PCS。这由软IP核来完成,它可以配置成x1或x4 PCI Express端点。莱迪思的ispLEVER设计软件包括一个称为IPexpress的工具,通过GUI来配置功能,如PLL、存储器等,还有软IP。PCI Express核可从莱迪思网站上下载,使用IP Express进行配置并产生编程文件。即使没有有效许可证,也可以运行这个应用数小时,从而获得一个全面的系统*估。

  为了符合系统的需要,配置PCI Express核的某些功能是非常重要的。例如, PCI Express提供不同的有效载荷大小。有效载荷的规模越大,核中需要的FIFO也越大。为了节约资源,可以通过IPexpress来选择针对PCI Express核的正确有效载荷的大小。还有一些应加以调整的其他参数,以针对系统要求优化FPGA的利用率。

  在许多项目开发中,只有在开发后期才能得到样机电路板。为了熟悉PCI Express的协议,可从莱迪思获取PCI Express设计套件。该套件包含了电路板,可用于x1或x4的插槽,并有一些演示配置:

  * 基本方法

  o 用户访问内存和寄存器

  o 在电脑上运行演示与在电路板上的PCIe IP核之间提供简单的互动

  * 吞吐量

  o 在PCIe核和SERDES之间演示和测量带宽性能

  * Scatter Gather DMA

  o 使用DMA在PC机内存和PCI Express卡之间传送数据

  设计人员可以选择使用其中一个准备好的编程文件,在30分钟内构建一个完整的演示。套件不仅提供了硬件设计文件,而且还提供驱动程序和运行在PC上的应用程序,这样就为设计人员的应用提供了一个良好的起点。图4展示了莱迪思的一个完整的PCI Express演示设计。

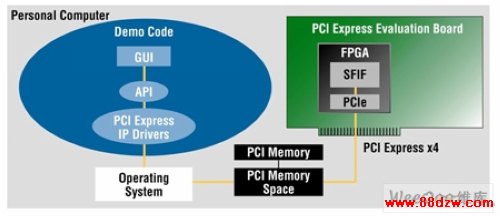

  图4:Lattice PCI Express的演示。

  用协议分析仪和示波器可以调试系统。但是,利用功能或者RTL级仿真时,设计人员已经可以找到许多问题。

  系统调试的三个主要方法:

  * 串行环回

  * 激励发生器和测试器

  * 总线功能模型

  莱迪思的PCI Express核包含一个简单的采用串行环回的测试平台。借助一些来自测试平台的互动建立PCI Express链路,并发送一些数据包。这是仿真设计的非常基本的方法。

  一个更先进的方法是使用激励发生器和测试器。FPGA中串行链路的仿真模型被一个模型所取代,后者生成数据包,并检查FPGA内的逻辑响应。

  最全面且成本昂贵的方法是建立总线功能模型。有几个供应商提供PCI Express的仿真模型。根据总线功能模型,设计人员可以测试应用程序,以及FPGA的串行链路与整个系统的互动。
