　　2 系统软件设计

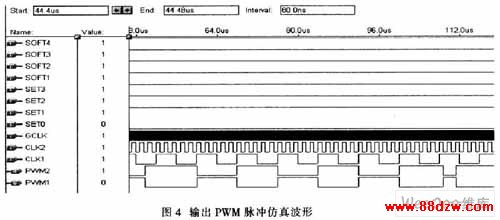

　　该系统软件设计是根据系统功能要求而设计的，基于EPM7128的软件程序设计分为：输出脉冲占空比调节、频率调节、软启动时间调节和过压过流报警。开发系统使用VHDL语言进行模块化编程，这样可以提高程序的移植性，缩短开发周期，降低开发成本。而且易于维护系统软件，提高可靠性。图4是输出的两路PWM脉冲仿真波形，其中GCLK是一个基准时钟源，CLKl和CLK2分别是经VCO转换的频率调节和占空比调节信号，SET和SOFT分别是2个外接的4位占空比调节和软启动调节拨段开关。

　　3 结束语

　　介绍了基于CPLD的臭氧电源控制系统的软硬件设计。数字电路在电源控制系统的应用使得该系统的可靠性增强、功能更加完善，该控制系统只需调节外接的2个拨段开关就可实现对输出脉冲的占空比调节和对软启动时间的控制，从而使电源控制更方便和灵活。通过调试工业现场，该控制系统能完全满足对中频臭氧电源的控制，而且具有抗干扰能力强、稳定性好等优点，具有广泛的应用前景。
