基于FPGA的时间间隔测量模块设计

文章摘要：启动时间间隔测量仪，感觉器等待信号的到来，如果有信号，立即进行感知判断，询问是否为信号l，如果为信号1，则判断是否启动计数，若计数程序正在执行上一次信号的工作，则不启动计数器，否则启动计数器并发出中断信号，发出开始信号，即使中断置为高电平，通知主控制器准备读取数据，开始置为高电平。如果不是信号l，也就是当信号2到来时，则判断是否停止计数器，如果信号2到来前未收到信号l，则感知程序可认为此时的信号2为无用信号，直接丢弃。如果信号2到来前已收到信号l，并已在计数，但若小于预设的闸门关闭时间，则不关闭闸门，即中断保持高电平不变，停止信号保持低电平。等待计数程序(计数模块)结束发出复位信号，否则发出停

基于FPGA的时间间隔测量模块设计,标签：eda技术,eda技术实用教程,http://www.88dzw.com

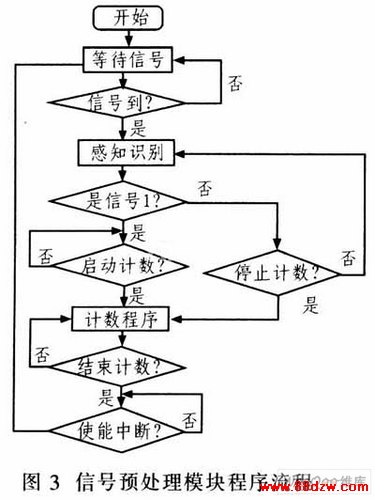

　　启动时间间隔测量仪，感觉器等待信号的到来，如果有信号，立即进行感知判断，询问是否为信号l，如果为信号1，则判断是否启动计数，若计数程序正在执行上一次信号的工作，则不启动计数器，否则启动计数器并发出中断信号，发出开始信号，即使中断置为高电平，通知主控制器准备读取数据，开始置为高电平。如果不是信号l，也就是当信号2到来时，则判断是否停止计数器，如果信号2到来前未收到信号l，则感知程序可认为此时的信号2为无用信号，直接丢弃。如果信号2到来前已收到信号l，并已在计数，但若小于预设的闸门关闭时间，则不关闭闸门，即中断保持高电平不变，停止信号保持低电平。等待计数程序(计数模块)结束发出复位信号，否则发出停止信号，即使停止置为高，计数器停止计数。若计数程序结束，则发出巾断信号，使中断置为低电平，进入下一步丁作。

　　4 功能实现及仿真

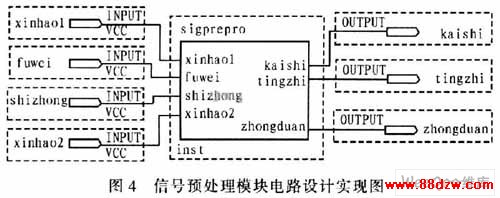

　　通过QuartusⅡ开发环境，文本编辑方式，用VHDL语言进行编程，生成图元，结合顶层原理图设计，实现信号预处理模块原理图，如图4所示。

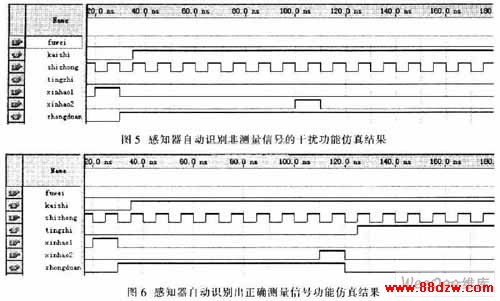

　　对编写的程序进行调试、编译通过，然后进行功能时序仿真，实现如果信号2到来之前已经收到信号l，并且已经在计数，但若小于预设的闸门关闭时间80 ns，则不进行闸门关闭。即中断保持高电平不变，停止信号保持低电平，感知器认为此信号为非测量信号2，继续监测信号2的到来，如图5所示。

　　如果信号2到来之前已经收到信号1，并且已经在计数，但若大于或是等于预设的闸门关闭时间80 ns，则进行闸门关闭，即中断由高电平跳变为低电平，停止信号由低电平跳变为高电平，感知器判断出此信号为所要测量的信号2，通知主控制器读取数据，如图6所示。

　　5 结论

　　该系统硬件设计采用Ahera公司的FPGA器件EPIC3T10017，同时软件设计采用其公司自行开发的QuartusII开发环境进行程序设计及其功能时序的仿真。实践表明，由于FPGA器件简单易学，市场占有量大，开发设计人员容易购置，开发技术易于掌握，尤其是FPGA本身功能强大，故其在工业控制领域中将占据重要的位置。这里所介绍的时间间隔测量技术可在靶场测试、激光测距、物理实验、航空航天等领域发挥良好的作用。（西安工业大学 作者：张敏光，刘群华，赵新林，韩峰）
