基于FPGA的IRIG-B编码器的设计

文章摘要：在上述VHDL编码的实现中，MSCLK为1 mS计数脉冲，同步于PPM12信号的上升沿。CMP的输出值由函数IRIG_B根据输入参数决定，若为0，则输出“0000000011”，对应2 ms；若为1则输出“0000011111”，对应5 ms，在索引脉冲和参考点Pr处，CMP取值“0011111111”，对应8 ms。而最终的编码输出IRIG_B_OUT在每个1 ms脉冲的上升沿，根据CMP(MML)的值决定为高或为低。4.2 IRIG-B AC编码模块4.2.1 数字调制原理按照奈奎斯特抽样定理，只要抽样频率高于2倍信号的最高频率，则整个连续信号就能完全用它的抽样值来代表。使用抽样值构成

基于FPGA的IRIG-B编码器的设计,标签：eda技术,eda技术实用教程,http://www.88dzw.com

　　在上述VHDL编码的实现中，MSCLK为1 mS计数脉冲，同步于PPM12信号的上升沿。CMP的输出值由函数IRIG_B根据输入参数决定，若为0，则输出“0000000011”，对应2 ms；若为1则输出“0000011111”，对应5 ms，在索引脉冲和参考点Pr处，CMP取值“0011111111”，对应8 ms。而最终的编码输出IRIG_B_OUT在每个1 ms脉冲的上升沿，根据CMP(MML)的值决定为高或为低。

　　4.2  IRIG-B AC编码模块

　　4.2.1  数字调制原理

　　按照奈奎斯特抽样定理，只要抽样频率高于2倍信号的最高频率，则整个连续信号就能完全用它的抽样值来代表。使用抽样值构成的序列经DAC和低通滤波后即可恢复原来的连续信号。

　　若对频率为f的正弦波抽样N次(N>2f)，并在T=1／f内通过DAC等间隔输出N次抽样值，则低通滤波后可恢复原始正弦信号。各个采样点值为：

　　Ck=Asin(ωkt)=Asin[ωk(T／N)]    (1)

　　式中：ω=2πf；f为信号频率。则式(1)变为：

　　Ck=Asin[2πfk(T／N)]=Asin(2kπ／N)  (2)

　　4.2.2  正弦查找表

　　这里给出利用查找表实现交流数字调制的方法。在获得IRIG-B的直流编码后，将该信号导入到数字调制模块，即可获得交流编码。对正弦信号进行100次等间隔抽样，对式(2)使用实际的增益和直流偏移，可得式(3)。据此获得查找表。

　　Ck=Acsin(2πk／N)+A0    (3)

　　式中：N=100为采样率；k=0，1，2，…，N-1；Ck对应第k次抽样获得的值；A0为保证输出信号为单极性而设置的初始直流偏移；Ac为考虑调制比和DAC满幅度码值的系数。

　　由于交流信号频率为1 kHz，周期为T=1 ms，若在1 ms内将上述抽样值等间隔输出到DAC，即可获得1 kHz的调制信号。

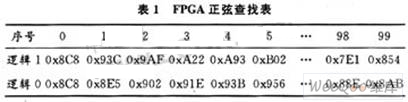

　　本文使用MAX5712和单电源rail-rail运放AD8601构成滤波器。在MAX5712满幅输出时，C=4 095(12 bit DAC)，选择调制比为1：5。综合考虑，在最大输出时，不能使DAC输出到达运放的上轨，最低输出时，DAC输出应高于运放的下轨，所以选取A0=C／2+200=2 248。对应逻辑0，Ac=461；对应逻辑1，Ac=1 844。根据上述原则计算出的正弦查找表如表1所示。

　　实际使用时，应根据使用DAC的解析度、运放的动态范围以及采样率及调制比确定上式中的参数。

　　4.2.3 DAC接口

　　实际使用时应根据DAC的不同，在FPGA中构建不同的数字接口。MAX5712需要在FPGA实现一个SPI接口，结构如图4所示。接口控制部分提供一个16 b写端口，可以接收数据。在写使能wren为高时，接口上的数据写入内部并行保持寄存器。在LDAC脉冲的上升沿，并行寄存器THR的内容写入移位寄存器，同时启动时钟逻辑。在输出时钟作用下，数据从Dout输出到DAC，在SPI_CS的后沿，DAC启动转换输出与当前编码相匹配的模拟量。

　　4.2.4  交流调制方法

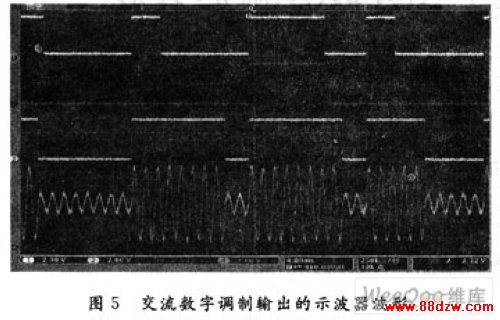

　　把按照第4.2.1节方法生成的正弦查找表生成Altera mif文件，再例化一个M4K ROM，使用上述文件作为ROM的初始化文件。建立一个周期为10μs的定时器和一个地址计数器。地址计数器和定时器在B码直流信号的变化沿复位，定时器溢出后启动地址计数器。或者把逻辑0对应的查找表放在ROM的上半部，如果把逻辑1对应的查找表放在ROM的下半部，且输入的直流B码信号作为地址的高位，则此时刻对应的ROM输出即为DAC的调制输出，ROM查找表VHDL的代码实现如下：
