　　完成STP配置，将sof文件配置到FPGA，运行SignalTapII ELA，当待测信号条件满足时，数据捕获开始，捕获的数据以波形的形式表示出来。SignalTapII ELA也可将捕获数据通过多余的I／O引脚输出，以供外部的测试设备使用。

　　3  实例分析

　　本文以一个基于DDR SDRAM高速数据采集IP核的设计为例，具体说明如何用SignalTapII ELA来进行FPGA在线调试。使用Altera公司的器件CyclonelI系列FPGA EP2C5F256C6，该器件支持SignalTap II ELA。

　　当前需要测试来自3个模块的信号：外部存储器DDR SDRAM与FPGA的接口信号、FPGA内部输入输出PIO寄存器信号、FPGA内部RAM接口信号。

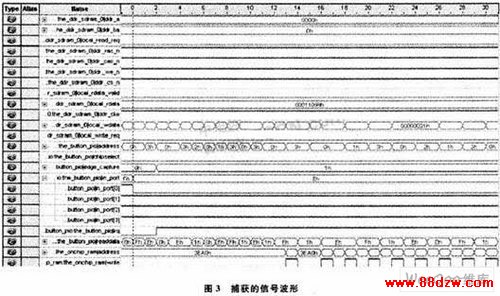

　　先关闭增量编译，设置采样时钟为外部独立时钟CLK=50 MHz；采样深度为256；RAM类型为M4K，数据宽度分割为256×1；触发位置为Pre trigger position；触发信号为DDR SDRAM读操作信号；触发条件为Basic单信号触发；触发条件级数为1级。从图2可知，该触发信号设置为上升沿触发有效。重新编译后将包含SignalTapIIELA的sof配置文件下载到FPGA中，图3即是从SignalTap II ELA数据窗观察到的来自FPGA内部实时信号的捕获波形。

　　如果设计文件中添加SignalTapII ELA后编译时间显著增加，可以考虑使用Start Analysis&Elaboration代替Start Analysis&Synthesis，这样可以显著缩短编译时间。

　　加入SignalTapII ELA后，如果发现一些用于调试的逻辑(比如调试用的计数器)被优化掉，不能出现在波形中，可以尝试这样解决：在HDL设计文件中对要调试的信号添加保持或保护属性。

　　保持属性主要用于信号和网络节点。代码如下(以VHDL为例)：

　　signal my_signal：bit；

　　attribute syn_keep：boolean；

　　attribute syn_keep of my_signal signal is true；

　　保护属性主要用于寄存器。代码如下(以VHDL为例)：

　　signal my_reg：std_logic；

　　attribute preserve：boolean；

　　attribute preserve of my_signal：signal is true；

　　通过改变待测信号的触发方式和条件，可以捕获到其他相类似的信号波形，这里就不一一列举。

　　需要注意的是，SignalTapII ELA本身是一块独立逻辑资源，需要占据FPGA资源。比如RAM、LE等，资源消耗量与需采集的数据量成正比，采集存储的数据深度由设计中的内部RAM剩余大小决定。在调试完成后，需将SignalTapII ELA从系统逻辑设计中移除，以免浪费资源和影响设计的性能。

　　结  语

　　通过对FPGA内部信号的捕获测试，可以实现对系统设计缺陷的实时分析和修正。与外部测试设备相比，可以总结出SignalTapII ELA的几点优越性：不占用额外的I／O引脚，不占用PCB上的空间，不破坏信号的时序和完整性，不需额外费用；从多方面证实，该测试手段可以减少调试时间，缩短设计周期。（刘政，蒋志勇 中电网）
