　　图4  主控计算机主要状态

　　软件的查询控制状态，是由系统所要实现的主要功能决定的，不属于本文所讨论的范畴。在系统的升级状态，主控计算机先要通过以太网获得系统各个节点的远程升级数据，待全部升级数据接收完成后，向系统的一个节点发送升级指令。节点响应并建立起通信连接后，将该节点的升级数据全部发送到该节点。接下来，主控计算机判断上一个节点是否为最后一个需要升级的节点，如果不是，则继续进行下一个节点升级数据的传输。系统所有的节点升级完成后，等待外部输入的控制命令。例如，让整个系统重新启动，加载新的数据；或暂时不重新启动而返回查询控制状态。软件流程如图5所示。

　　图5  系统升级状态流程

　　3.2  子节点的软件设计

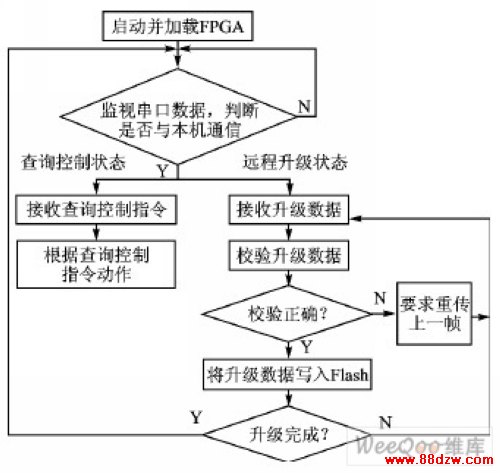

　　对于子节点的软件设计，与主控计算机一样，也分为平时的查询控制状态和系统升级状态，并且它们之间也能够与主控计算机一起相互转换；但ATmega64单片机还要承担对FPGA的加载任务。开机运行后，ATmega64单片机先加载子节点FPGA，使子节点能够正常工作。子节点正常工作后，监视RS485总线并判断有无对本节点的通信。当主控计算机要求与本节点建立通信连接时，发送反馈信息，与其建立通信连接。子节点根据主控计算机发送的命令，进入查询控制模式或者远程升级模式。进入远程升级模式后，子节点接收主控计算机发来的远程升级数据，升级数据经过校验后写入Flash。升级完成后继续等待主控计算机的命令，重新启动或继续运行。其具体的软件设计流程如图6所示。

　　图6  子节点软件流程

　　结语

　　FPGA既继承了ASIC的大规模、高集成度、高可靠性的优点，又克服了普通ASIC周期长、投资大、灵活性差的缺点，逐步成为许多系统实现的理想选择。特别是随着FPGA容量和性能的提升，加上其独特的硬件升级能力，其应用范围越来越广。本文所提出的对大容量FPGA构成的多节点系统的远程升级方法，系统构成简单、技术成熟，而且具有明显的成本优势。(作者：  国防科技大学 张鑫 牟卫华 )
