基于FPGA的二-十进制转码器设计

文章摘要： 摘 要： 针对二进制转十进制(BCD)转码器的FPGA实现目标，提出了一种高效、易于重构的转码器设计方案。并在FPGA开发板上成功地实现了该设计，验证结果表明，与使用中规模集成电路IP核(SN74185A)实现的7 bit、10 bit和12 bit的转码器相比，本设计可以分别节约28.5%、47.6%和49.6%的硬件实现代价(逻辑单元LEs)；同时，电路的路径延迟也分别减少了0.7 ns、2.1 ns和8.9 ns．为了实现测量数据的实时显示，电子测量系统常用到二-十进制(BCD)转码器来完成数据的实时转换。目前，电子系统中的二-十进制(BCD)数制转换有三类实现方法，一是采

基于FPGA的二-十进制转码器设计,标签：eda技术,eda技术实用教程,http://www.88dzw.com

      摘  要： 针对二进制转十进制(BCD)转码器的FPGA实现目标，提出了一种高效、易于重构的转码器设计方案。并在FPGA开发板上成功地实现了该设计，验证结果表明，与使用中规模集成电路IP核(SN74185A)实现的7 bit、10 bit和12 bit的转码器相比，本设计可以分别节约28.5%、47.6%和49.6%的硬件实现代价(逻辑单元LEs)；同时，电路的路径延迟也分别减少了0.7 ns、2.1 ns和8.9 ns．

　　为了实现测量数据的实时显示，电子测量系统常用到二-十进制(BCD)转码器来完成数据的实时转换。目前，电子系统中的二-十进制(BCD)数制转换有三类实现方法，一是采用软件算法的实现方式，传统的方法是用DAA调节指令实现，但效率较低；其次是纯硬件运算实现方式，这种实现方式从数据转换运算到硬件的直接映射，常采用逻辑运算和数据移位来实现数据转换，转换效率较高，但是在转换数据位数较多时，运算量会显著增加，硬件实现代价也较大；三是基于数据查找表LUT(Lookup Table)的实现方式。

　　本文提出了一个高效、易于重构的二-十进制(BCD)转码器设计方案，并在FPGA开发板上成功地进行了设计验证。

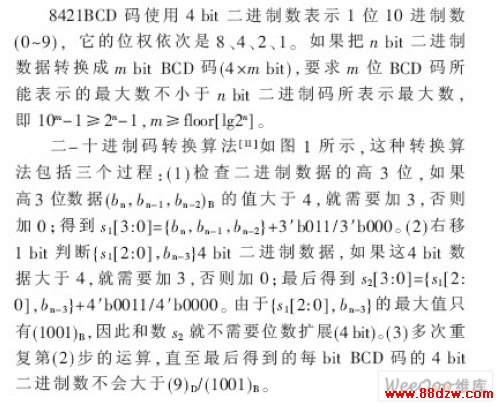

　　1 二-十进制(BCD)码的转换算法

　　从以上的二-十进制(BCD)码变换算法中可以看到，二进制数据的最低位b1不需要转换而直接输出，而且每个转换运算单元的低3位输出数据始终不会大于(4)D/(100)B，这样就能够保证最后得到的每一位BCD码不会大于(9)D/(1001)B，从而得到BCD码的正确转换输出。

　　2 二-十进制（BCD）转码器的实现

　　2.1 二-十进制（BCD）转码器的ASIC实现

　　根据上述的转换算法，参考文献[5]、[11]中给出了全定制的转码器专用集成电路(ASIC)实现方案。首先，构造出5 bit二进制数的转换单元，然后再以此转换单元为基本单位扩展成其他的多位二-十进制(BCD)转码器，TI公司的SN74185A芯片就是这样的一个5 bit数据转换单元，用它实现的10 bit二-十进制（BCD）码转换器如图2所示。

　　图2所示的转码器与图1的结构区别在于采用了5 bit的转换单元而不是4 bit的基本单元（高3 bit转换单元的最高位输入接地），从而简化了多位转码器的电路结构。每个转换单元（SN74185A）的6个输出位权依次是（20、10、5、4、2、1），因此也保证了每个转换运算单元的低3位输出数据始终不会大于(4)D/(100)B，使最后得到的每位BCD码都不会大于(9)D/(1001)B。使用时要求转换单元(SN74185A)的无用输入端作接地处理。假如需要转换的10 bit数据是(1110011011)B，每个转换模块完成输入二进制数据的位权转换，如图2所示，经过第一层数据转换后得到(10101111011)，再依次经过后面第2层至第4层的数据转换，得到各层次相应转换输出分别是：(10111000011)、(100011000011)、(0100100100011)，第4层的转换输出就是十进制（BCD）码：(0100100100011)BCD=(923)D。

　　2.2 基于FPGA的二-十进制（BCD）转码器设计

　　在片上数字系统（SOPC）中实现二-十进制（BCD）码转换器，如果直接依据图2所示的结构，使用SN74185A芯片的IP核（Quartus II工具提供）来实现转码器不但存在着2.1中所述的不足之处，而且还会面临着更大的硬件资源浪费问题，这是由于FPGA中的逻辑单元（LEs）都是基于4输入的数据查找表（LUT），如果要实现5输入的转换单元（SN74185A），就需要查找表级联扩展，从而会造成路径延迟进一步增大、逻辑单元利用率降低、硬件实现代价提高。
