  2.3 RS232串行接口

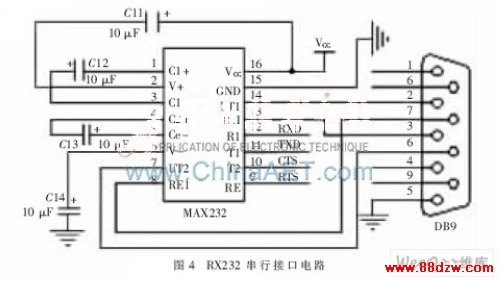

  RS232串行接口电路原理图如图4所示,通过DB9串行插座与外部串口相连,RS232电平信号经电平转换芯片MAX232转换成TTL电平后与APA300通信。


  2.4 多路时钟源和高频信号源

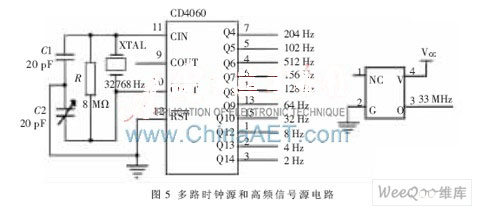

  多路时钟源和高频信号源电路原理图如图5所示。多路时钟信号由集成晶体振荡分频器CD4060提供,该芯片配以32768Hz的晶体,可产生多路时钟信号。高频信号源由33MHz有源晶振提供。


  2.5 电源和复位电路

  开发板采用三端可调整流稳压电源LT1085,所以实验板对电源要求很低,任何交直流电源只要满足输出电压为9 V~12 V,输出电流不小于500 mA即可使用。APA300内部工作电压接2.5 V电源,外部IO电压接3.3 V电源。开发板同时设有复位按键电路,复位信号/RESET低电平有效。

  2.6 扩展接口

  扩展接口为60针的双列直插接口,外部扩展电路可很方便地与实验板相连。

  3 典型创新性实验示例

  3.1主协处理器实验:协处理器密码机

  在复杂的系统中,系统处理器不仅要完成整个系统快速、精确的控制,还要处理一些复杂且耗时较长的任务,这势必会增加处理器的负担,降低系统性能。为解决这种问题,人们引入了协处理器的概念。将复杂且耗时较长的任务交给一协处理器去处理,协处理器处理完后通知主处理器,从而减轻主处理器的负担,缩短主处理器的运行周期,同时还能为增强某些功能创造条件。因此协处理器是一种与主处理器协同工作、辅助其完成特定计算任务的专用处理芯片或器件。随着电子类产品功能的日益增强,运算日趋复杂,复杂的数值处理更加频繁,协处理器被广泛应用于消费类产品、工业生产和国防建设。

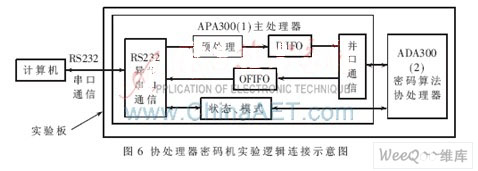

  本实验板上有2片通过16 bit并行接口互连的APA300,可开展主协处理器实验。用本实验板开展协处理器密码机实验的逻辑连接示意图如图6所示,将连有丰富电路资源的APA300(1)作为主处理器,将APA300(2)作为密码算法协处理器。主处理器主要负责接口通信、加解密信息的预处理、输入输出FIFO的管理、以及加解密状态、模式的控制。协处理器实现密码算法,对主处理器通过并行接口送入的数据进行加解密,并把加解密结果回送给主处理器。这样主协处理器分工合作,完成对计算机数据的加解密,从而可实现协处理器密码机。


  3.2 扩展实验:MP3播放器

  实验板提供了与外部扩展电路相连的扩展接口,使用者可以自己动手设计扩展电路板,从而设计出自己喜欢的FPGA实验。MP3播放器扩展实验逻辑连接示意图如图7所示,扩展板主要包括MP3解码器模块MAS3507D、D/A转换器模块DAC3550A、Flash存储器模块SST25VF128C、用户接口、LCD显示模块和并行接口等。扩展板通过扩展接口与本实验板相连,由APA300(2)编程实现对扩展板的控制,完成歌曲的并行接口下载、歌曲文件及歌曲地址信息的Flash存储、MP3数据流的解码、MP3数据流的数模转换以及FPGA各模块之间的协同工作,从而最终实现MP3播放器的各项功能,播放出悦耳动听的音乐。


  本文基于Actel公司Flash型FPGA 芯片APA300设计并实现了一款功能强、可扩展性好、便携性好的创新型FPGA实验板,该实验板包括丰富的外围设备、常见接口和对外扩展接口,能够开展多种创新性、综合性和趣味性的实验,为使用者提供了一个自由发挥创新能力的空间和平台,并可作为科学预研的平台。
