基于FPGA控制的LED汉字滚动显示器设计

文章摘要：CNT[16…14]＆CNT[2．．O]作为ROM地址发生器。3．2 ROMZI模块利用LPM参数化模块库中单口ROM，利用QualtusⅡ中的MegaWizard Plug-In Manager定制而成，定制前首先要制作LPM ROM初始化文件，其中存储待显示汉字的字模数据，然后按照LPM MegaWizardPlug-In Manager的向导提示，结合设计要求进行定制。图3为所定制ROM中的初始化汉字“元旦生日开心快乐”的字型码。数据分配模块MUX要求能在8个时钟作用下，从ROM中读出一行(一个汉字的8个字型码)分别送到数据分配器中的WLl～WL8输出端。图4为数据分配模块在扫描时钟作用

基于FPGA控制的LED汉字滚动显示器设计,标签：eda技术,eda技术实用教程,http://www.88dzw.com

　　CNT[16…14]＆CNT[2．．O]作为ROM地址发生器。

　　3．2 ROMZI模块

　　利用LPM参数化模块库中单口ROM，利用QualtusⅡ中的MegaWizard Plug-In Manager定制而成，定制前首先要制作LPM ROM初始化文件，其中存储待显示汉字的字模数据，然后按照LPM MegaWizardPlug-In Manager的向导提示，结合设计要求进行定制。

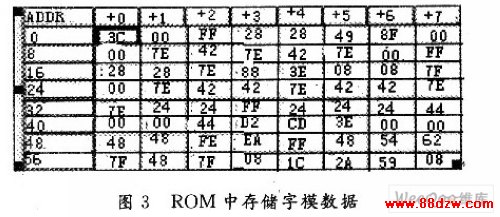

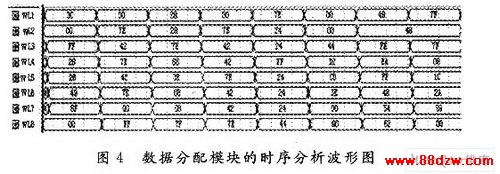

　　图3为所定制ROM中的初始化汉字“元旦生日开心快乐”的字型码。数据分配模块MUX要求能在8个时钟作用下，从ROM中读出一行(一个汉字的8个字型码)分别送到数据分配器中的WLl～WL8输出端。图4为数据分配模块在扫描时钟作用下读取的字模数据，比较图3和图4可知，仿真结果正确，能满足题目要求。

　　3．3 移位模块YW

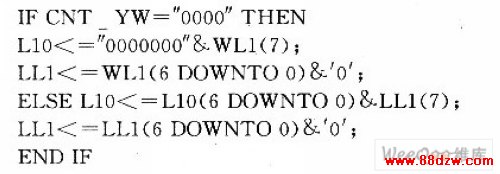

　　移位模块YW是整个设计的核心，行扫描实现左移，是通过每来一个移位时钟，将每一行的字模按位左移一位，扫描时钟到来时送出移位后的新字模。通过8次移位，可将一个汉字移出点阵平面，按类似的道理，也可以将一个汉字经8次移位后移进点阵平面。本例(图2)中，CNT YW为移位时钟的计数值，以WLl～WL8为欲显示汉字的原始字模，L10～L80为移位后从列上送出的8行显示字模信息，LLl～LL8为8个原始字模信息未送出位的暂存信号。设计中需要16个移位时钟，通过前8个时钟将WLl～WL8字模移进LED点阵平面，再经后8个时钟，将汉字又一位一位地移出。    移位设计参考文献中有关移位寄存器的设计，分计数值为“0000"和非"0000"两部分处理，对第一行字模的处理为：

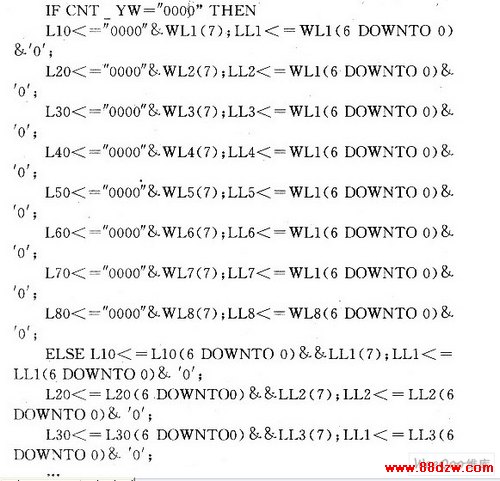

　　其他行可按相同方法处理，具体参见如下的程序：

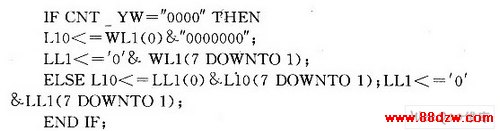

　　右移处理方法与上面左移相反，如对第一行可按如下方法处理：

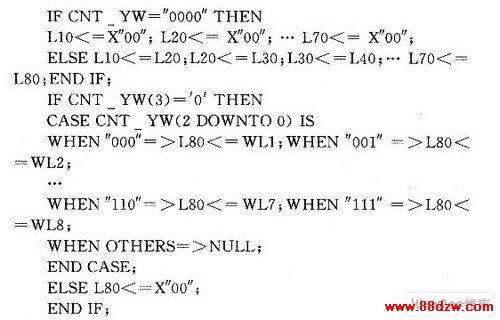

　　上移时的部分程序按以下思路编制：L10～L70在CNT_YW为初态“0000”时，各信号均赋值X“00”，非初态时，均进行上移一位。即：L10<=L20；L20<=L30；…；L60<=L70；L70<=L80；对于L80，在汉字移进LED过程中即前8个状态各移进一个新行，在移出LED即后8个状态时，都补进X“00”。程序如下：

　　下移程序可按相反思路去编。

　　3．4 显示模块DISP设计

　　显示模块DISP是以CNT_SM为扫描计数器，是对1kHz进行三位循环计数，由前述的时钟计数产生模块产生，WLl～WL8为待送出显示的8个8位字型码，由前述的移位模块YW提供；SW[7．．O]为行扫描输出信号，连接至点阵的8个行；DATA[7．．0]为行扫描时对应的列输出字型码，对外连至点阵的8列。该模块参考文献中数码管动态显示程序进行设计如下：
