基于FPGA的数字脉冲压缩系统实现

[09-12 18:35:01]   来源:http://www.88dzw.com  EDA/PLD   阅读:8937

文章摘要:在系统中FFT处理单元通过使用软核Fast Fourier Transform. v3.O来实现的。该IP核提供3种结构选择。(1)管线级,数据流水I/0。这种结构将若干基-2蝶形单元级联起来,使得数据的输入、计算、输出可以流水进行,从而可以达到很高的处理速度,但资源消耗较大;(2)基-2,最少资源消耗。这种结构采用单个基-2蝶形单元对输入数据进行变换,运算消耗的时间较长;(3)基-4,突发I/O;这种结构采用单个基-4蝶形单元对输入数据进行变换,并利用块RAM来存储旋转因子,占用系统资源较少,在1个PRT内可以完成脉压结果的输出,从而在资源和速度这两者之间达到很好的平衡,也是设计中实际采用的

基于FPGA的数字脉冲压缩系统实现,标签:eda技术,eda技术实用教程,http://www.88dzw.com

  在系统中FFT处理单元通过使用软核Fast Fourier Transform. v3.O来实现的。该IP核提供3种结构选择。

  (1)管线级,数据流水I/0。这种结构将若干基-2蝶形单元级联起来,使得数据的输入、计算、输出可以流水进行,从而可以达到很高的处理速度,但资源消耗较大;

  (2)基-2,最少资源消耗。这种结构采用单个基-2蝶形单元对输入数据进行变换,运算消耗的时间较长;

  (3)基-4,突发I/O;这种结构采用单个基-4蝶形单元对输入数据进行变换,并利用块RAM来存储旋转因子,占用系统资源较少,在1个PRT内可以完成脉压结果的输出,从而在资源和速度这两者之间达到很好的平衡,也是设计中实际采用的结构。

  FFT处理单元主要包括2个过程:数据I/O和运算过程,但两者不是流水执行的。FFT启动信号有效后,数据开始进行装载,装载完成后开始进行FFT运算;等待运算结束后,结果才可以输出。在运算过程中,不发生数据的装载或输出。

  在数字设计中,FFT和IFFT处理单元时可以采用相同的结构来实现的。具体的方法是:在做IFFT运算前,先交换输入数据的实部和虚部,然后送入FFT处理单元按照FFT的结构进行运算,并交换FFT运算结果的实部和虚部,最后除以运算点数N,就可以得到IFFT的运算结果。

  该IP核基于上面的方法同时具有进行IFFT运算的功能,通过实时配置端口FWD INV上的电平可以实现复用,分别完成FFT和IFFT运算。在FPGA设计中,利用结构复用减少逻辑单元块,不仅可以节约系统资源,而且能够减少结构间的硬连线及传输线时延,有利于提高系统的工作频率。

  2.2.2 脉冲压缩模块的时序设计

  由于FFT和IFFT的逻辑运算功能已经在IP核中实现,因此时序设计便显得尤为重要。在FFT(或IFFT)运算单元中,主要的状态与时序控制信号及其功能描述如表1所示。

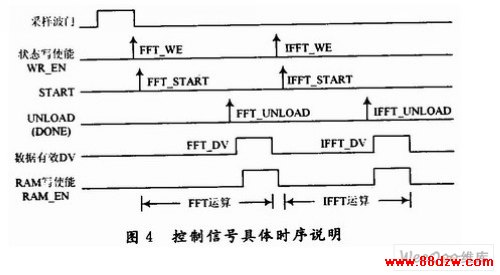

  在采样距离门有效期间,将样本数据写入FIFO中进行缓存。采样结束后,通过FFT单元的写使能信号(NFFT_WE和FWD_INV_WE)将NFFT=010 10及FWD_INV_WE=1写入状态控制寄存器设定工作模式,接着启动START信号进行FFT运算,写使能信号与sTART之间仅差1个时钟周期。运算结束后,DONE信号有效1个时钟周期,输出使能信号UNLOAD与DONE同步,经过7个时钟周期后数据有效信号DV开始有效,FFT运算结果开始流水输出,同时与匹配滤波器的系数相乘,并存入RAM中。由于乘法运算的固有延迟,写使能RAM_EN延迟DV信号2个时钟周期。存储结束时,IFFT单元的写使能信号同时有效,并设定NFFT=01010及FWD_INV_WE=0,接着启动START信号进行IFFT运算。运算结束后,DONE信号(与UNLOAD同步)再次有效,IFFT运算输出结果在DV信号有效期间直接写入RAM中。单个PRT内各控制信号的具体时序说明如图4所示。


  2.2.3 块浮点数据格式

  在数字信号处理系统中,数据表示格式可分为定点制、浮点制和块浮点制,它们在实现时对系统资源的要求不同,工作速度也不同,有着不同的适用范围。定点表示法使用最多,简单且速度快,但动态范围有限,需要用合适的溢出控制规则(如定比例法)适当压缩输入信号的动态范围,但这样会降低输出信号的信噪比。浮点表示法的优点是动态范围大,可避免溢出,能在很大的动态范围内达到很高的信噪比,主要缺点是系统实现复杂,硬件需求量大,成本和功耗高,而且速度较慢。

  块浮点表示法兼有定点法和浮点法的某些优点,是以上2种表示法的结合。这种表示法首先对一组数据进行检测,归一化最大数的小数部分,再建立适当的指数。接着把剩下数据的小数部分转化为合适的数,使它们可以使用最大数的指数。块浮点算法的主要优点是:大动态范围、低截断(或舍入)噪声,是一种有效的数据表示形式。从芯片实现角度上看,块浮点表示法能够保证较高的信号处理质量,尤其适用于FFT运算的场合。脉压模块中的FFT核带有块浮点运算的功能,整个运算过程中的数据格式表示如图5所示。
