　　4 仿真结果分析

　　本栈空间管理器容量为10 KB，宽度为16 bit。在ISE 8.2i开发软件中进行了综合和仿真，设计中使用了294个Slices芯片、396个触发器芯片、274个input LUTs、60个bounded IOBs、1个块BRAMs。

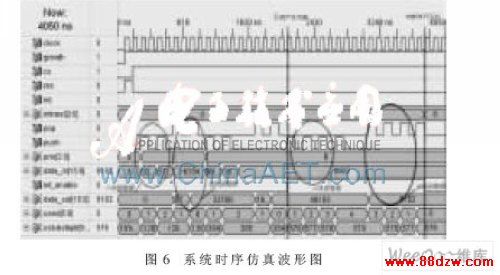

　　仿真时，输入十进制数的数据，图6为系统时序仿真波形图。

　　(1)当INT无效时，即系统中不存在中断或中断嵌套。在push有效的情况下，置prio信号值为2，data_in信号值分别为32 768、57 908。仿真时，输出结果为：used信号值分别为1、2，而ostcbstkptr信号值分别为128、129；同理，在pop有效情况下，置prio信号值为2，观察仿真结果为：dout_out信号值分别为32 768、57 908，used的信号值分别为1、0， ostcbstkptr信号值分别为129、128。由此可得，在无中断处理的条件下，根据任务的优先级prio，按LIFO原则在任务栈中写入和读出数据，并且每次的有效操作同时修改当前任务的used和ostcbstkptr信号值。

　　(2)当INT 有效时，即系统中产生中断或存在中断嵌套。在push有效的情况下，置prio信号值为6及data_in信号值为8192，观察仿真结果为：used信号值依次为1、2、3、4，ostcbstkptr信号值依次为576、577、578、579；同理，在pop有效情况下，置prio为6，此时的仿真结果：data_out信号值为8192，used信号值依次输出4、3、2、1，ostcbstkptr信号值依次输出579、578、577、576。由此可得，当系统中产生中断或存在中断嵌套，按LIFO原则在中断嵌套栈中写入和读出数据，并且每次有效操作同时修改中断嵌套栈的used和ostcbstkptr的值。

　　由以上结果分析可知，该实验验证了栈空间管理器的正确性，符合系统设计的要求。

　　本文分析了堆栈空间结构及对被切换任务相应数据信息的保护，并对堆栈空间进行了合理的结构划分。实验数据表明了该系统的可行性和稳定性。栈空间管理器能有效节约硬实时操作系统分配堆栈空间的时间，减少RAM存储空间。从硬件角度上看，简化了设计，降低了成本，具有一定的使用价值。目前只在实验平台上仿真，下一步拟将栈空间管理器的IP核应用于硬实时操作系统，以提高操作系统的运行效率。
