供水自动化计算机实时监控系统,标签：计算机控制技术,工厂电气控制技术,http://www.88dzw.com(4)生产管理功能。PC机随时检测并记录水厂各台水泵的流量及运转状态，以班次为单位生成报表，自动统计出水量和耗电量。
(5)报警和保护功能。当发生气、液位、机械等故障时系统进行声、光报警，并采取相应的处理措施。PC机发生故障时，PLC和变频器可以组成独立的控制系统进行工作；若整个自动系统均发生故障，现场控制柜具有手动功能，可以通过人工操作保证供水。
2 系统硬件的结构和功能
本系统由多台可编程控制器(PLC)、数字模块、模拟量模块、水位传感器、压力传感器、PC机、数字式变频器和控制台等几部分组成，系统总体方案如图2所示。
由于本系统的控制室设在远离运行现场环境较好的单独控制室里，因此上位机可以采用一般的商用PC机，从而大大降低该控制系统的成本。上位机采用Delphi6.0可视化编程语言编写监控软件，根据控制要求处理PLC传送上来的各种信息并发送相应的控制调整信息。PLC系统采用多台德国SIEMENS公司的SIMATIC S7-200型PLC和相应的扩展模块，其中可编程控制器(PLC)主要是由主模块CPU226、数字量扩展模块EM222、模拟量扩展模块EM235以及PC／PPI编程电缆组成。主模块CPU226具有24输入／16输出供40个数字量I／O点，可连接7个扩展模块，最大扩展至248路数字量I／O点和35路模拟量I／O点。并且具有两个RS485通信／编程接口，能够以多种通信协议与其它设备通信［2］。该公司的PLC具有可靠性高，可扩展性好，又有较丰富的通信指令，且通信协议简单等优点；此外该公司还配有在PC机上运行的STEP 7 Micro WIN 32程序开发软件，可以使用梯形图和语句表两种语言编写、调试程序，使得系统的开发工作变得相对容易［３］。现场的水位和压力反馈信号分别通过水位传感器和压力传感器直接送入PLC的模拟量扩展模块EM235，然后通过RS-485／RS-232转换模块传送给PC机。
考虑到现场生产可靠性的问题，本系统中的主要控制任务有PLC来承担。PC机和控制台所下达的控制命令并不直接作用于变频器和配电系统，而是首先输入PLC。PLC检测并判别输入信号后，才进行控制操作。任何指令操作和被控对象的动作都由PLC检测，即便PC机出现故障或者误操作，PLC也能够独立的使整个控制系统正常运行。当系统中的运行参数不能很好的满足工作需要时，可以通过PC机中的参数设置来修改和调整PLC中相应的运行参数。此外，虽然PLC具有PID调节功能，但是现场工作条件比较复杂、干扰较大使得这些PID调节常常不能满足需要。PC机可以运用高级算法通过现场反馈的水位和压力信号对PID参数进行在线整定，随时调整相应的PID参数，使控制系统总是处于一个良好的运行状态之中。
3 系统软件设计

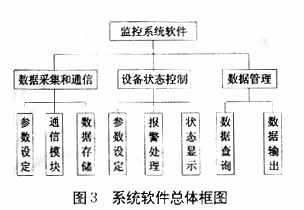

系统软件设计采用模块化设计技术，将系统按不同的功能划分为不同的模块，统一组装于主框架上构成统一的用户操作界面，操作方便快捷。软件系统主要包括三个部分：数据采集和通信、设备状态控制和数据管理。数据采集和通信部分采集水位、压力、流量、电压和电流等数据，用于记录、存储和分析，以及与PLC通信。设备控制部分根据采集到的数据判断系统当前的运行状态，并可通过修改运行参数对设备工作状态进行调整。数据管理部分负责数据的统计、查询以及打印输出。总体结构框图如图3所示。
由于本系统软件既要监测设备的工作状态又要能够下达控制命令，因此PC机上的监控软件需要简单实用、操作方便。由Inprise公司(原Borland公司)推出的快速应用开发工具Delphi6．0在数据库编程方面十分强大而且有很强的程序界面开发能力
