使用MAX3100UART，在PIC微控制器中加入USB

文章摘要：摘要：USB的实现越来越简单。本应用笔记帮助设计人员利用他们所熟悉的MAX3100 UART的UART帧，连续发送和接收数据，从而简化USB设计。UART至USB转换IC和操作系统驱动可以解决复杂的USB通信问题。本应用笔记介绍了利用MAX3100通过USB发送、接收数据所需的软件和硬件。 背景自从IBM最初的PC机主板采用Intel 8250 UART开始，UART (通用异步收发器)便成为标准串口的成帧器件。多年以后，由于UART可靠，并且操作简便，仍在广泛应用。通用串行总线(USB)具有简单、可靠，通信速度高等特点，被广泛用来替代标准串口，连接设备与PC机。虽然USB简化了用户连接，却给

使用MAX3100UART，在PIC微控制器中加入USB,标签：计算机控制技术,工厂电气控制技术,http://www.88dzw.com
摘要：USB的实现越来越简单。本应用笔记帮助设计人员利用他们所熟悉的MAX3100 UART的UART帧，连续发送和接收数据，从而简化USB设计。UART至USB转换IC和操作系统驱动可以解决复杂的USB通信问题。本应用笔记介绍了利用MAX3100通过USB发送、接收数据所需的软件和硬件。

背景

自从IBM最初的PC机主板采用Intel 8250 UART开始，UART (通用异步收发器)便成为标准串口的成帧器件。多年以后，由于UART可靠，并且操作简便，仍在广泛应用。

通用串行总线(USB)具有简单、可靠，通信速度高等特点，被广泛用来替代标准串口，连接设备与PC机。虽然USB简化了用户连接，却给设计人员带来了更大挑战。很多设计人员继续使用具有标准串口的UART，等待能够简化USB通信的产品出现。值得庆幸的是目前已经找到有效的解决方案。使用MAX3100和UART至USB转换器实现USB连接。设计人员利用熟悉的MAX3100 UART的UART帧，由UART至USB转换IC和操作系统驱动器处理复杂的USB通信。

MAX3100是首款针对微控制器系统设计的UART。其SPI™/QSPI™兼容接口使得MAX3100能够用于绝大多数微控制器。SPI/QSPI接口是比较理想的选择，原因在于实现简单，采用片内SPI/QSPI外设或4个GPIO即可实现。MAX3100支持4.2MHz的SPI数据速率，其UART支持高达230kBd的波特率。

本应用笔记帮助设计人员使用标准的UART数据帧，连续发送和接收数据，从而简化了USB设计。以下介绍了用MAX3100通过USB发送、接收数据时所需要的软件和硬件。

基于UART的USB设计

图1所示应用电路包括MAX3100 UART、FT232BM UART至USB转换器、93C46串行EEPROM和PIC16F84微控制器。由于PIC16F84没有内部USB或UART外设，MAX3100提供了一个很好的UART外设。在清单1程序中，PIC16F84通过SPI实现与MAX3100的连接。


大图

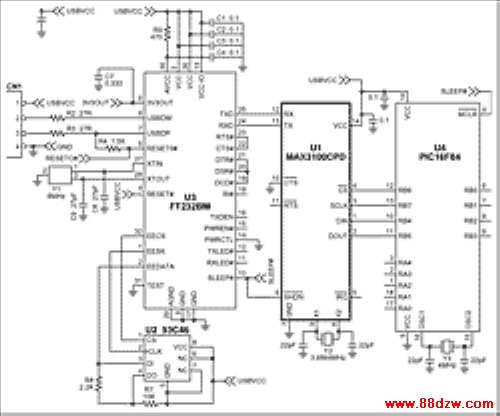

图1. MAX3100应用原理图


下载

清单1是PIC16F84通过SPI与MAX3100接口的汇编例程。

汇编程序连续发送以下消息：
“THE QUICK BROWN FOX JUMPS OVER THE LAZY DOG”。

MAX3100通过SPI接收这些数据，以标准UART帧向FT232BM连续发送相同的消息，速率为230kBd。FT232BM把UART帧数据转换成USB兼容格式，这样，PC使用USB虚拟COM口很容易接收到这些数据。

当有效的USB串行电缆第一次插入图1电路时，PC必须安装了USB虚拟COM口驱动程序。由于整个电路由USB口供电，因此，电路板并不需要作用电源。请将表1列出的压缩文件复制到计算机硬盘。可以把压缩文件复制到C盘子目录：C:\3100appnote。请按照以下步骤成功安装虚拟COM口驱动。

以下操作步骤需要下载：

• R9012134.zip

表1. 把文件R9012134.ZIP解压缩到计算机硬盘子目录

Description	Filename
Win98/2000 Virtual COM port driver	R9012134.ZIP

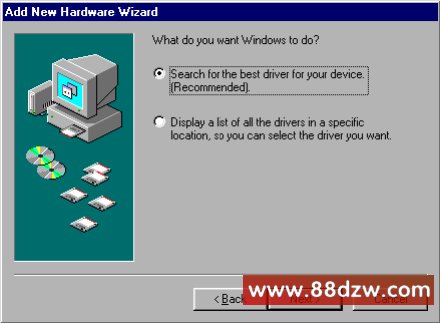

第1步：电路板插入有效的USB串行电缆后，将会看到以下显示信息。按下Next >按钮。

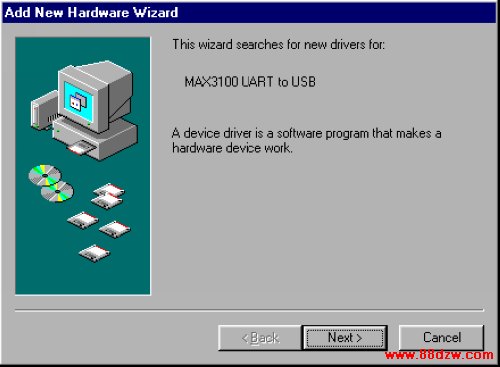

第2步：第二屏出现时，按下Next >按钮，为器件搜索最佳驱动程序。
