MAX6951/MAX6950 LED显示驱动器与MAXQ2

[09-13 17:04:37] 来源：http://www.88dzw.com 控制技术阅读：8998次

文章摘要：摘要：本应用笔记说明MAX6951/MAX6950 LED驱动器和MAXQ2000的SPI外设通信的汇编程序设计。引言MAX6950和MAX6951分别为5位和8位共阴极LED显示驱动器，通过高速SPI 接口控制。这两款器件采用独特的复用结构，大大减少了LED驱动器与LED面板的连线。MAXQ2000是一款高性能、16位RISC微控制器，集成了SPI模块，简化了LED驱动器与微控制器的连接。本应用笔记提供了MAXQ®汇编程序范例，说明MAXQ2000 SPI模块与MAX6951/MAX6950的配合使用。硬件和软件需求为了实现本应用笔记的接口试验，需要MAX6951评估板(EV k

MAX6951/MAX6950 LED显示驱动器与MAXQ2,标签：计算机控制技术,工厂电气控制技术,http://www.88dzw.com
摘要：本应用笔记说明MAX6951/MAX6950 LED驱动器和MAXQ2000的SPI外设通信的汇编程序设计。

引言

MAX6950和MAX6951分别为5位和8位共阴极LED显示驱动器，通过高速SPI 接口控制。这两款器件采用独特的复用结构，大大减少了LED驱动器与LED面板的连线。MAXQ2000是一款高性能、16位RISC微控制器，集成了SPI模块，简化了LED驱动器与微控制器的连接。本应用笔记提供了MAXQ®汇编程序范例，说明MAXQ2000 SPI模块与MAX6951/MAX6950的配合使用。

硬件和软件需求

为了实现本应用笔记的接口试验，需要MAX6951评估板(EV kit)、MAXQ2000评估板(包括MAX-IDE软件)、科提供最小200mA电流的+5V电源和具备一个可用串口的PC机。

硬件设置

MAX6951评估板跳线设置
去掉JU2、JU3和JU4引脚1与引脚2之间的跳线，断开/CS\、DIN和SCLK信号与评估板上电平转换器的连接。
MAXQ2000评估板跳线和DIP开关设置
开关SW3的1-8引脚置于off位置
JU1：连接引脚1和引脚2
JU2：连接引脚1和引脚2
JU3：连接引脚1和引脚2
JU4：开路
JU10：开路
JU11：接通(MAXQ2000评估板由一块JTAG接口板供电，电源为+5V。)
按图1所示连接两块评估板。

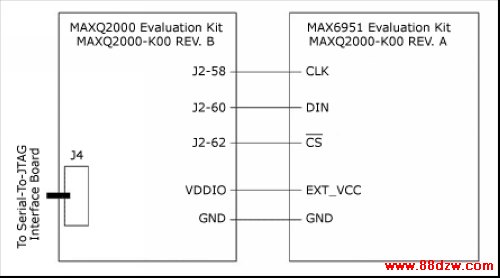

图1. MAX6951评估板与MAXQ2000评估板的连接图

固件说明

可从Maxim网站下载本项目的完整固件文件，通过Maxim提供的集成开发环境和调试环境，用于MAXQ系列微控制器的MAX-IDE，进行编译。

下载：完整的固件(ZIP, 18.8k)

main.asm文件
该文件为本项目的主循环程序，它通过调用不同的子程序演示正确写入MAX6951寄存器的数据。固件演示MAX6951的以下功能：

MAX6951 SPI接口初始化。
在16进制译码方式下，对MAX6951所有数字的P0和P1级写入并显示0、1、2、...、A、B、C、D、E、F和8个小数位(如，点亮所有LED字段)。
在非译码方式下，写入并显示上述字母和其它用户内建字符，如H、L、P、Q、Y等。
LED亮度调节，该程序说明如何设置MAX6951亮度寄存器，测试数字亮度控制功能。
扫描限制循环程序。该程序用相同亮度循环显示第1位到第8位数字。
注：监控进程，以确认扫描限制提高时，降低亮度。
闪烁控制，该程序将不同数值写入每位数据的P0级和P1级。还可采用快速闪烁方式来演示段闪烁控制功能，可同步多个LED驱动器。
滚动循环，该程序从左到右、从右到左滚动显示文本信息：HELLO。
跳动循环，该程序在LED两个边沿之间跳动显示文本信息：HELLO。
计时循环，这个程序说明在16进制译码方式和非译码方式下，如何设计显示毫秒级计时。

max2000ev_6951.asm文件
该文件包含所有用于MAX6951评估板与MAXQ2000微控制器之间通信的功能函数。其主要函数有：

max6951_init：该函数正确地设置MAXQ2000的SPI模式，实现与MAX6951的连接。使能SPI，并初始化MAX6951，在显示板上显示八个0。列表1为该函数的详细代码。

列表1. MAX6951初始化例程

;***********************************************
;* Function:  max6951_init
;*
;* Sets the correct SPI modes for talking to the MAX6951, enables SPI, and
;*
;* initializes the MAX6951 to display 8 0s.
;*
;* Input:     None.
;*
;* Output:    None.
;*
;* Destroys:  ACC, A[0] -- A[10], PSF
;*
;*******************************************************
MAX6951_INIT:
    ; SET SPI BAUD RATE
    MOVE    A[0], #2400H			; SYSTEM CLOCK IS 16,000,000 HZ
    MOVE    A[1], #00F4H
    MOVE    A[2], #4240H			; DESIRED BAUD RATE IS 1,000,000 HZ
    MOVE    A[3], #000FH
    CALL    SPI_SETBAUDRATE

    ; SET THE APPROPRIATE MODES FOR THE 6951
    MOVE    C, #SPI_IDLE_LOW		; IDLE = LOW
    CALL    SPI_SETCLOCKPOLARITY
    MOVE    C, #SPI_ACTIVE_EDGE		; ACTIVE = RISING EDGE
    CALL    SPI_SETCLOCKPHASE
    MOVE    C, #SPI_LENGTH_16		; ALWAYS TRANSFER 16 BITS
    CALL    SPI_SETCHARACTERLENGTH
    MOVE    C, #SPI_MASTER_MODE	; MAXQ2000 IS THE MASTER, MAX6951 IS THE SLAVE
    CALL    SPI_SETMODE

    ; ENABLE SPI
    MOVE    C, #1
    CALL    SPI_ENABLE

    ; SHUTDOWN MAX6951 DISPLAY FIRST
    CALL    MAX6951_SHUTDOWN

    ; SET MAX6951 IN HEXADECIMAL DECODE MODE
    MOVE    ACC, #MAX6951REG_DECODE
    SLA4
    SLA4
    OR      #0FFH				; HEXADECIMAL DECODE
    CALL    MAX6951_TRANSMIT

    ; SET DISPLAY INTENSITY = 16/16
    MOVE    ACC, #MAX6951REG_INTENSITY
    SLA4
    SLA4
    OR      #0FH				; INTENSITY = 16/16
    CALL    MAX6951_TRANSMIT

    ; SCAN LIMIT = 7
    MOVE    ACC, #MAX6951REG_SCANLIMIT
    SLA4
    SLA4
    OR      #07H				; SCAN LIMIT = 7
    CALL    MAX6951_TRANSMIT
    RET

max6951_transmit：该函数向Max6951发送一个寄存器地址和数据字节(16位)。
max6951_set_all_n：这些函数将一位数字寄存器的P0级和P1级设置为数字“n”。所有函数具备16进制译码和非译码模式。
max6951_e_d_s_d：该函数先使能MAX6951显示，然后延迟半秒，关断显示，再延迟100ms。
max6951_screenshot：这些函数在8位数字LED面板的八个不同位置处显示HELLO。
max6951_scroll_R_to_L：以不同顺序显示，该函数以非译码方式从右至左滚动显示HELLO。
max6951_scroll_L_to_R：以不同顺序显示，该函数以非译码方式从左至右滚动显示HELLO。
max6951_bouncing：该函数在LED的两个边沿之间跳动显示HELLO。
font_lookup：给定一个16进制数，该函数查询在标准7段LED上以非译码方式显示的相同字符。

max6951_counting：该函数用于显示毫秒计时，精确度为10毫秒。列表2为详细代码。

列表2. MAX6951计时例程

;********************************************
;* Function:  max6951_counting
;*
;* This routine counts how many 10-milliseconds have elapsed and displays
;*
;* the value from 0000 to 9999 on LED digits 3-0(no way to blank leading digits).
;*
;  The routine displays the same value on LED digits 7-4(by using no decode
;*
;* mode, individual leading digits can be blanked).
;*
;* Input:     None
;*
;* Output:    None
;*
;* Destroys:  ACC, A[1] - A[4], A[9]
;*
;***********************************************
MAX6951_COUNTING:
	CALL 	MAX6951_SHUTDOWN
	CALL	MAX6951_SET_ALL_0	; SET ALL BITS OF DATA REGISTERS TO 0
	MOVE   ACC, #010FH	; HEXDECIMAL DECODE DIGITS 3-0, NO DEOCDE DIGITS 7-4
	CALL	MAX6951_TRANSMIT
	; INITIALIZE THE COUNT TO 0
	MOVE	A[1], #0			; A[1] => DIGIT 0
	MOVE	A[2], #0			; A[2] => DIGIT 1
	MOVE	A[3], #0			; A[3] => DIGIT 2
	MOVE	A[4], #0			; A[4] => DIGIT 3

COUNT_LOOP:
INCREASE_DIGIT3:
	MOVE	ACC, A[4]			; PROCESS DIGIT 3
	SUB	#9
	JUMP	Z, INCREASE_DIGIT2		; DIGIT 3 = 9, THERE IS CARRY OVER
	MOVE	ACC, A[4]			; DIGIT 3 < 9, CONTINUE
	ADD	#1
	MOVE	A[4], ACC
	CALL	FONT_LOOKUP			; LOOK UP THE VALUE FOR THIS FONT
						; STORE IT IN A[9], KEEP ACC UNCHANGED
	OR	#6300H
	CALL	MAX6951_TRANSMIT 		; NO CARRY OVER, WRITE DIGIT 3 NEW VALUE
	MOVE	ACC, A[9]			; WRITE THE NO DECODE VALUE TO DIGIT 7
	OR     #6700H
	CALL	MAX6951_TRANSMIT
	JUMP	DISPLAY_NUMBER

INCREASE_DIGIT2:
	OR	#6300H
	CALL	MAX6951_TRANSMIT		; WRITE 0 TO DIGIT 3 REGISTER FIRST
	MOVE	A[4], #0			; SET DIGIT 3 BACK TO 0
	MOVE	ACC, #677EH			; NO DECODE VALUE FOR FONT '0' IS "7EH"
	CALL 	MAX6951_TRANSMIT 		; WRITE 7EH TO DIGIT 7 REGISTER

	MOVE	ACC, A[3]			; PROCESS DIGIT 2
	SUB	#9
	JUMP	Z, INCREASE_DIGIT1		; DIGIT 2 = 9, THERE IS CARRY OVER
	MOVE	ACC, A[3]			; DIGIT 2 < 9, CONTINUE
	ADD	#1
	MOVE	A[3], ACC
	CALL	FONT_LOOKUP			; LOOK UP THE VALUE FOR THIS FONT
						; STORE IT IN A[9], KEEP ACC UNCHANGED
	OR	#6200H
	CALL	MAX6951_TRANSMIT		; NO CARRY OVER, WRITE DIGIT 2 NEW VALUE
	MOVE	ACC, A[9]			; WRITE THE NO DECODE VALUE TO DIGIT 6
	OR     #6600H
	CALL	MAX6951_TRANSMIT
	JUMP	DISPLAY_NUMBER

INCREASE_DIGIT1:
	OR	#6200H
	CALL	MAX6951_TRANSMIT		; WRITE 0 TO DIGIT 2 REGISTER FIRST
	MOVE	A[3], #0			; SET DIGIT 2 BACK TO 0
	MOVE	ACC, #667EH			; NO DECODE VALUE FOR FONT '0' IS "7EH"
	CALL 	MAX6951_TRANSMIT 		; WRITE 7EH TO DIGIT 6 REGISTER

	MOVE	ACC, A[2]			; PROCESS DIGIT 1
	SUB	#9
	JUMP	Z, INCREASE_DIGIT0		; DIGIT 1 = 9, THERE IS CARRY OVER
	MOVE	ACC, A[2]			; DIGIT 1 < 9, CONTINUE
	ADD	#1
	MOVE	A[2], ACC
	CALL	FONT_LOOKUP			; LOOK UP THE VALUE FOR THIS FONT
						; STORE IT IN A[9], KEEP ACC UNCHANGED
	OR	#6100H
	CALL	MAX6951_TRANSMIT		; NO CARRY OVER, WRITE DIGIT 1 NEW VALUE
	MOVE	ACC, A[9]			; WRITE THE NO DECODE VALUE TO DIGIT 5
	OR     #6500H
	CALL	MAX6951_TRANSMIT
	JUMP	DISPLAY_NUMBER

INCREASE_DIGIT0:
	OR	#6100H
	CALL	MAX6951_TRANSMIT		; WRITE 0 TO DIGIT 1 REGISTER FIRST
	MOVE	A[2], #0			; SET DIGIT 1 BACK TO 0
	MOVE	ACC, #657EH			; NO DECODE VALUE FOR FONT '0' IS "7EH"
	CALL 	MAX6951_TRANSMIT 		; WIRTE 7EH TO DIGIT 5 REGISTER

	MOVE	ACC, A[1]			; PROCESS DIGIT 0
	SUB	#9
	JUMP	Z, COUNT_COMPLETE		; DIGIT 0 = 9, COUNTING IS OVER
	MOVE	ACC, A[1]			; DIGIT 0 < 9, CONTINUE
	ADD	#1
	MOVE	A[1], ACC
	CALL	FONT_LOOKUP			; LOOK UP THE VALUE FOR THIS FONT
						; STORE IT IN A[9], KEEP ACC UNCHANGED
	OR	#6000H
	CALL	MAX6951_TRANSMIT		; NO CARRY OVER, WRITE DIGIT 0 NEW VALUE
	MOVE	ACC, A[9]			; WRITE THE NO DECODE VALUE TO DIGIT 4
	OR     #6400H
	CALL	MAX6951_TRANSMIT

DISPLAY_NUMBER:		; DISPLAY DIGIT 3-0 IN HEXADECIMAL DECODE MODE
				; DIEPLAY DIGIT 7-4 IN NO DECODE MODE
	CALL	MAX6951_ENABLE
	CALL	MAX6951_10MS_DELAY
	JUMP 	COUNT_LOOP

COUNT_COMPLETE:
	RET
