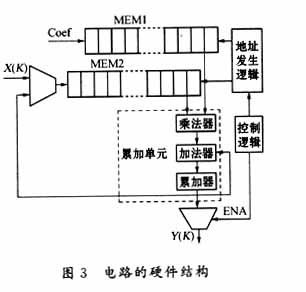

　　运算单元采用算术累加器（MAC）实现。MAC由乘法器和加法器组成，其中，乘法器因为速度的限制，通常采用基于查找表（LUT）的并行分布算法（DA）实现，但该算法占用硬件资源较多，对实现的滤波器的阶数有一定限制，在本电路中不宜采用。在综合考虑面积和速度两方面因素后，最终选用Booth乘法器实现。整个电路的硬件结构图如图3所示。

　　其控制逻辑中的配置寄存器（32bits）设计如表1所示。

　　需要特别说明的是，在对MEM1和MEM2存放数据时，滤波器系数和X（k）、Y（k）必须是一一对应的，从而使每次读数据时的读地址相同，简化寻址单元的设计。滤波器的运作是由状态机（逻辑单元）控制的，流程如下：
　　（1）初始化系数存储单元，根据SP算出X（k）、Y（k）在MEM2中的分界地址SP＋N和SP＋M＋N；
　　（2）从MEM1、MEM2的（SP＋j）单元读出数据送MAC计算，MEM2读出的数据写回（SP＋j－1）单元，j为0时的数据无效，不写回；当j为M＋N时，转步骤（4）；
    （3）j加1，重复步骤（2）；
　　（4）一次Y（k）计算完成。将当前ADC的输入写回到MEM2的（SP＋M＋N）单元；
　　（5）将本次计算所得的Y（k）送SP＋M，j复位为0，重复步骤（2）。
3　实现与仿真

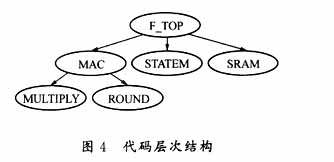

　　按照上述设计思想，用Verilog对系统进行RTL描述，代码层次结构如图4所示，其中，F—TOP为顶层wrapper模块，连接MAC、STATEM、SRAM三个子模块。MAC实现图3中虚线所示的Booth乘加器，得到的乘积为32 bits数，然后经过舍入调整（rounding）将其转化为16 bits数；STATEM模块实现上文提到的控制流程；SRAM模块由系数SRAM和数据SRAM（存放X（k）、Y（k））组成，分别对应图3的MEM1、MEM2，为了方便后面的验证，直接调用Xilinx的SRAM单元RAMB4—S8—S8。

　　代码使用synopsys VCS进行仿真，通过debussy的PLI接口生成fsdb波形文件。在debussy中对波形（图5所示是波形仿真图）进行分析。当前的配置寄存器的值为0x0000018f，为三阶IIR滤波器。READ—EN为读使能信号，低电平有效。STATE—WE—LOC为写使能信号，低电平有效。RADDR—LOC和WADDR—LOC是存储单元的地址，地址范围从0到5，与三阶IIR滤波器对应；当WADDR—LOC为5时，写入的是X（k），下一时钟周期变为2，写入Y（k）（标尺线所对的值0x000a，已经过rounding处理）。XIN—LOC和YIN—LOC是MAC的输入数据。STATE—LOC和YIN—LOC是MAC的输入数据。CUR—STATE为状态机的状态变化，可以看出，与前面的状态含义和状态机实现策略一致。这里，读写地址在整个运算过程中都占用两个时钟周期是为了保证MAC运算的正确完成，当X（k）和计算所得的Y（k）写回时，不涉及MAC运算，因此，只分配一个时钟周期。

　　为了确保滤波器以及整个控制系统设计的正确性，我们选用Xilinx Spartan2的XC2S50系列做FPGA验证。首先，在synplify中生成网表文件（edf），然后，通过Xilinx ISE生成带延时信息的单元网表文件（v）和线延时文件（sdf），用于在VCS中进行后仿真，最后生成FPGA下载文件（bit）。XC2S50硬件占用情况如表2所示。表2所示是FPGA资源分配表。
