12位A/D转换器ADS7864在电网谐波分析仪中的应用

ADS7864是Burr-Brown公司开发的12位6通道A/D转换器，介绍了ADS7864的工作原理、内部结构、工作模式及编程要点，给出了ADS7864在电网谐波分析仪中与数字信号处理器TMS320F206的接口应用实例，并且对DSP与A/D转换器的接口特点进行了总结。

关键词：ADS7864；A/D转换；数字信号处理器；谐波分析仪

1 引言

　　随着用电量的增加，电网的谐波污染变得日益严重，这就要求电力监控设备能够及时准确地对电网谐波分量进行监测。在笔者研制的电网谐波分析仪中，使用ADS7864对各相关点的波形信号进行采集。实践表明，ADS7864的采样精度及稳定性是令人满意的。

　　ADS7864是Burr-Brown公司(已被德州仪器收购)开发的12位6通道A/D转换器，其主要特点如下：

　　6个模拟输入通道同时采样与保持；

　　2μs转换时间，500 kS/s采样速率；

　　全差分输入；

　　功耗低，为50mW；

　　6个FIF0寄存器；

　　全硬件控制。

2 内部结构和引脚说明

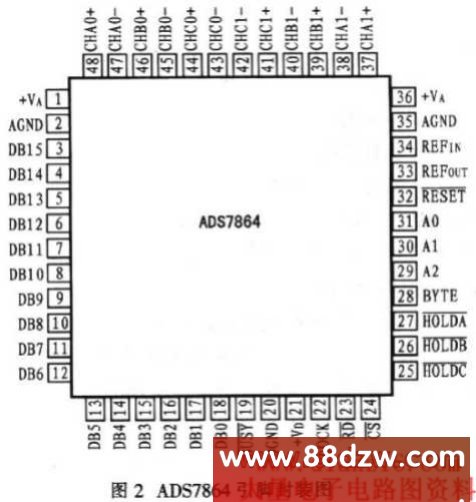

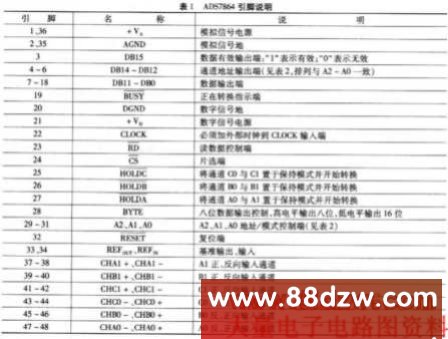

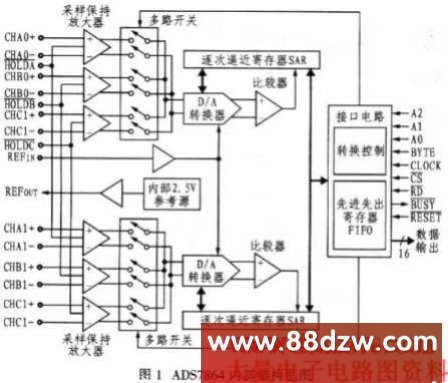

　　图1所示为ADS7864内部结构框图，该器件含有2个2μs的逐次逼近模数转换器、6个差分采样与保持放大器、1个带REFIN和REFOUT引脚的+2.5V内部电压基准以及1个高速并行接口。6个模拟输入通道分成3对(A、B、C)。每个A/D转换器都有3对输入端(A0/A1、B0/B1、C0/C1)，可以同时采样、转换，因此可以保持两个模拟输入信号的相对相位信息。每对通道都有一个保持信号(HOLDA、HOLDB、HOLDC)使6个通道上的采样可同时进行。图2为ADS7864的引脚封装图，其引脚说明如表l所示。

　　ADS7864既可以使用内部参考电压源，也可以使用外部参考电压源。从图1可以看出，当使用内部2.5 V参考电压源时，REFOUT引脚应该连接至REFIN引脚，这是一种常用方式。当输入模拟信号为2.4V~5.2 V之间时，可以使用1.2 V~2.6 V范围内的外部参考电压源。

　　ADS7864只采用外部时钟(CIDCK)，当外部时钟为8 MHz时，A/D采样速率为500 kHz，与2μs的最小转换时间相对应。

3 工作及控制模式

　　与MAXl97不同，ADS7864不采用寄存器进行转换控制，而是完全依靠外部引脚进行控制，虽然控制比较简单，但是却需占用部分硬件资源。

(1)A/D转换的启动

　　ADS7864的转换启动控制使用HOLDx引脚(HOLDA、HOLDB、HOLDC)，将一个或者所有的HOLDx信号拉低，则相应通道x的输入数据立即被置为保持模式，通道x的转换随即开始。如果其他通道已处于保持模式但还没有开始转换，通道x的转换则需列队等候直到上一轮转换完成为止。如果在一个时钟周期内不止一个通道进入保持模式，并且HOLDA也是被触发的保持信号时，通道A将首先开始转换，接着是通道B，最后是通道C。一旦某个特定的保持信号变为低，其随后的脉冲将被忽略，直到这次转换完成或器件复位。

　　在转换完成时(BUSY信号变高)，采样开关将关闭并且对选择的通道进行采样。延迟随后的转换，以便对ADS7864的输入电容完全充电。延迟时间取决于驱动放大器，但应该至少有175 ns。

(2)转换结果的读取

　　ADS7864有3种不同的数据输出模式，用A2、A1和A0引脚选择。如表2所列。
