基准点识别
[09-12 18:44:50] 来源:http://www.88dzw.com PCB设计 阅读:8474次
文章摘要:用来进行基准点识别的方法根据基准点的形状而彼此独立。最小的基准点尺寸由向量点的尺寸决定,向量点可以画和计算到基准点边缘。不论什么形状的基准点,其东(绿色)南(蓝色)西(黄色)北(红色)方向的边缘由6个向量点检测。如图1所示,处理过程如下:图1 基准点检查示意图①边缘作为基准点和背景区域之间的对比点而被检测。②对比点区域被缩小,与CCD阵列上像素位置相关。例如,一个活跃的像素,就是能被一个对比变化而激励的像素,因为基准点边缘是对比度点,我们能精确地把边缘向量点与CCD上的像素相关联。③被激励的像素质心用来计算下一级像素的精度。④根据与基准点表/数据库里定义的基准点模型对比,计算X、Y和角度。常见
基准点识别,标签:pcb培训,pcb是什么,pcb软件,http://www.88dzw.com用来进行基准点识别的方法根据基准点的形状而彼此独立。最小的基准点尺寸由向量点的尺寸决定,向量点可以画和计算到基准点边缘。不论什么形状的基准点,其东(绿色)南(蓝色)西(黄色)北(红色)方向的边缘由6个向量点检测。如图1所示,处理过程如下:

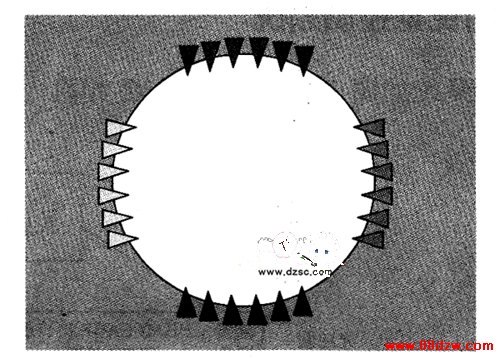

图1 基准点检查示意图
①边缘作为基准点和背景区域之间的对比点而被检测。
②对比点区域被缩小,与CCD阵列上像素位置相关。例如,一个活跃的像素,就是能被一个对比变化而激励的像素,因为基准点边缘是对比度点,我们能精确地把边缘向量点与CCD上的像素相关联。
③被激励的像素质心用来计算下一级像素的精度。
④根据与基准点表/数据库里定义的基准点模型对比,计算X、Y和角度。
常见的基准点形状和特征参数如表1所示。基准点图形和尺寸见表2。

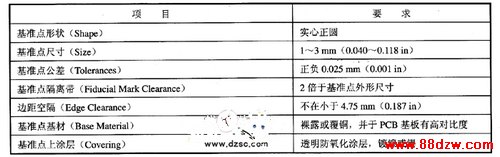

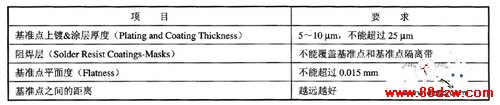

表1 常见的基准点形状和特征参数

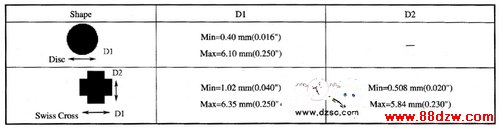

表2 基准点图形与尺寸
