　　盘式送料器（如图1所示）有单层和多层结构之分，单层盘式送料器直接安装于送料器架上，占用多个槽位，适用于盘式料不多的情况；多层盘式送料器有多层自动传送托盘，结构紧凑，适用于盘式料较多的情况，盘装元件多为各种IC集成电路元件。可以节省送料器架的空间，如环球公司的PTF（Platform Tray Feeder）和DPTF（Direct Platform ayFeeder） 。

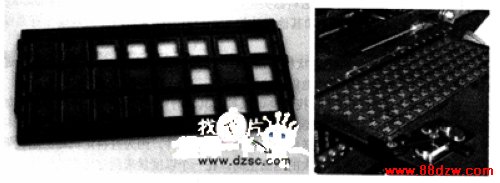

　　图1 盘式送料器

　　矩阵盘装料的时候，要注意保护大的管角外露元件，以防在运输和使用中造成机械与电性能的损坏。在托盘中使用TSOP，PQFP，TQFP，BGA和SSOPs元件时，托盘尺寸可达150 mm×330，2 mm（6 in×13in），高25.4 mm（1 in）。托盘还可用做贵重元件的抛料站。所有的托盘为标准尺寸，遵从标准JEDEC的要求。托盘材料为充碳的材质，并且有静电镀层，提供ESD的保护，一些托盘可以连续在150C使用多次，可以在烘箱内处理。

　　还有一种称为华夫包装，用在裸芯片和小元件，可以称为小的托盘，托盘材料通常是可传导的材料，大小2 in见方。所有的裸芯片放在呈锯齿状的开口中，并且保证方向的一致性；裸芯片的多少决定了开口齿的多少，无尘纸放在裸芯片下面，用塑料夹子可以使5个包装统一密封在一起。

　　（1）PTF——高能怏速灵活的矩阵托盘式送料器

　　平台盘式送料器PTF，如图2所示。

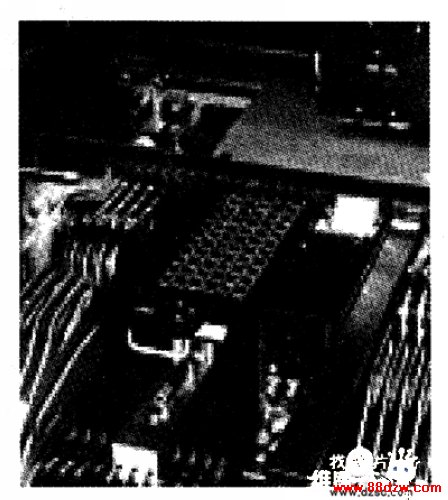

　　图2 平台盘式送料器

　　·可通过元件的群组取料提高产量；
　　·矩阵盘中最多可用58种不同元件：
　　·整体性结构不必占用送料器站位；
　　·元件和托盘从主机定义；
　　·标准的可预旋转的头；
　　·托盘自动移出。

　　（2）DPIF——能力适中，高速灵活的矩阵盘式送料器直接拾取盘式送料器DPTF，如图3所示。

　　·结构轻便；
　　·头直接取料：
　　·料箱可更替：
　　·最多可用28种元件：
　　·支持真空吸塑；
　　·与机器连接占用一个送料器架位置（18槽）；
　　·元件和托盘从主机定义。

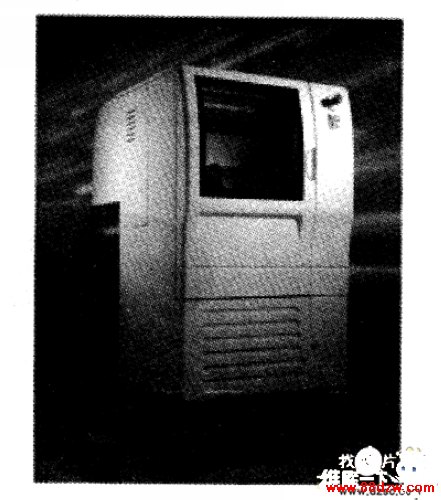

　　图3 直接拾取盘式送料器

　　（3）其他盘式送料器

　　可堆迭盘式送料器STF和固定矩阵盘式送料器STF如图4和图5所示。

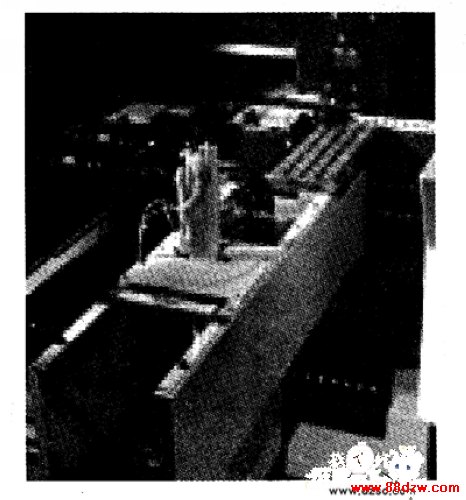

　　图4 可堆迭盘式送料器STF盘宽为6.1 in或8.3 in

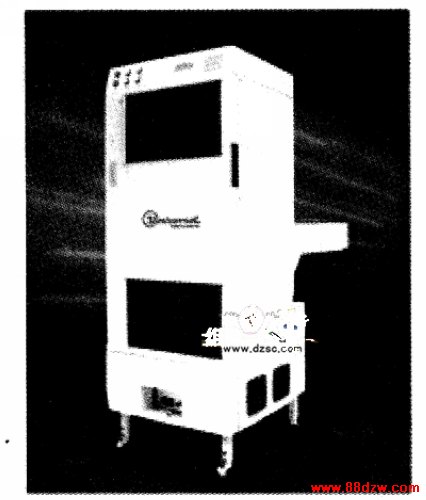

　　图5 固定矩阵盘式送料器STF盘宽为6.1 in，9.15 in和13 in
