　　（1）吸嘴的设计

　　吸嘴设计主要应考虑材料、有效吸取形状和面积以及吸孔数量与对称性等方面。对于材料而言，需要考虑和权 衡是否有防静电要求，是否耐磨，反光强度等。关于吸孔的数量与对称性，对于规则的长方体小型磁片元件，吸 嘴通常采用中心用较大口径孔，并在周围对称地配备多个较小口径孔的方式，如图6和7所示。

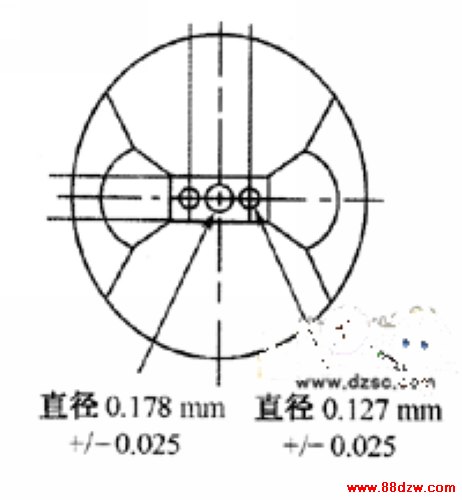

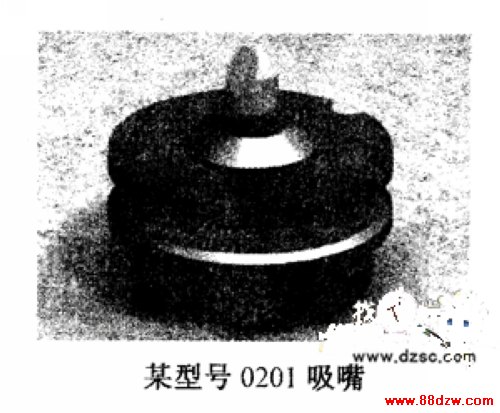

          　　图6 某型号0201吸嘴（a）                                                      图7 某型号0201吸嘴（b）

　　①磁片元件吸嘴：图6和图7是某0201吸嘴，其吸取面上有两小孔对称位于中心大孔两侧，并将吸取面的形状设 计为长方形；图8是通用磁片元件的吸嘴，它采用中央大孔加4个小孔90°均布置的结构。

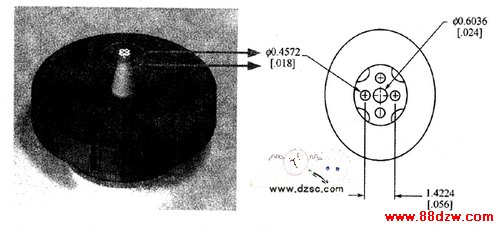

图8 通用磁片主件吸嘴

　　②小尺寸IC元件吸嘴：图9所示是单孔结构，该孔结构较大尺寸IC元件吸嘴要小。

图9  小尺寸IC元件吸嘴

　　③大尺寸IC元件吸嘴：如图10所示是较大中孔、带橡胶密封圈的结构。

图10 大尺寸IC元件吸嘴

　　对于异型元仵吸嘴的设计，除了应考虑上面的设计因素而外，还应考虑到异型件重心的位置，否则在贴片头加 减速过程中，容易造成异型件在吸嘴上滑动，从而导致贴片不良。

　　④MELF元件吸嘴：由于MELF元件（如贴片二级管）外形为圆柱体，所以，应该用特殊圆柱面内凹的吸嘴，如图 11所示。

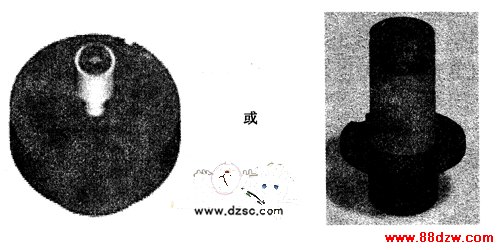

图11 圆柱面内凹吸嘴

　　（2）吸嘴的正确配置

　　不同的设备制造商都有适合自己的配套吸嘴，每种吸嘴都有它的适用吸料范围，因而设备使用商应按照设备制 造商的定义来配置吸嘴，如大口径吸嘴不适用于吸取小元件0201，而微小口径吸嘴也不适合吸取大的IC料（由于 吸取有效面积小，可能吸力不够）。

　　（3）吸嘴保养

　　吸嘴的使用频率非常高，容易磨损，也容易被污染或堵塞，因此在适当的时候应进行清洁保养，通常可用清洁 溶剂来清洁。如带橡胶密封圈结构的吸嘴（如图11所示），橡胶密封圈较容易磨损，需要定期检查，确保定期更 换。随着片状元件的微型化趋势，像0201/01005是很薄的元件，01005元件厚度更是薄到0.1 mm，它们不仅给制 造带来了难度，也增加了吸嘴与锡膏或胶水接触的机会，需提高这类吸嘴的清洁保养频度，对此类吸嘴清洁保养 的要求也比其他类型的吸嘴要高，需要利用清洁溶剂和超声波来清洁。
