　　贴片机的结构件也会对贴装质量造成严重影响，尤其是对于没有元件高度检查的贴片设备，当然就算有元件高 度检查的设备也会有影响，下面从供料器和吸嘴两方面来解释。

　　1．供料器

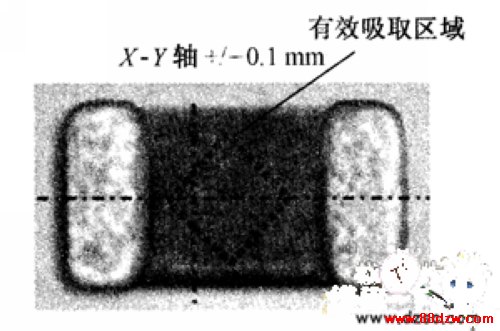

　　关于供料器的详细信息。贴片机在讲究精确的同时，也在强调高速高效，在吸料过程中，贴片机不会用相机判 别元件在供料器中的中心点，因为这样非常耗时间，因而需要供料器中的元件停靠在有相当精度的取料位置，该 精确度是靠供料器在供料站上的机械位置精度，以及供料器的准确校正和纸带节距精度（对于卷料带而言）来保 证的。理想的情况是，元件应该位于设计的位置精度范围，以便它的有效吸取区域和吸嘴的中心重合，以0201元 件为例，图1中的左边图片的蓝色区域代表它有效吸取区域，如果吸嘴吸在十字坐标的中心，就可能会导致如图2 所示的干涉。

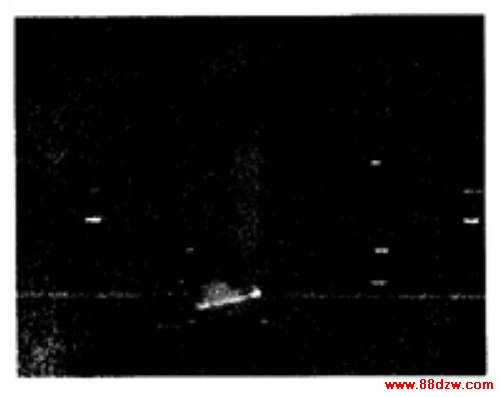

          　图1 位置精度范围                                                                       图2 吸嘴与相临元件干涉

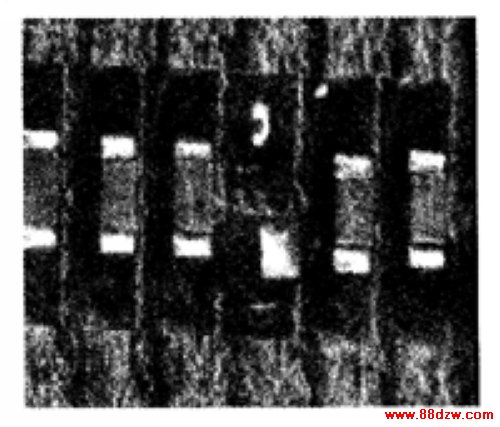

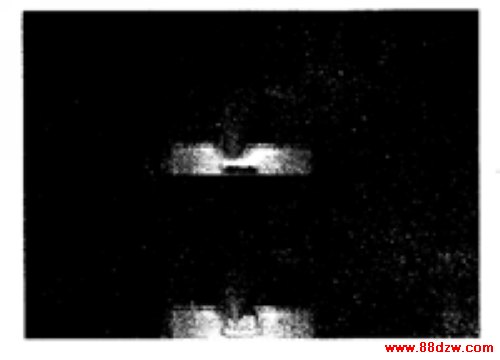

　　更坏的情况如图3和图4，这将导致严重的焊接缺陷，如图5所示。


　　图3 元件位置偏移                                                   图4 吸偏元件                                              图5 贴装位置偏移

　　2．吸嘴的影晌

　　吸嘴作为直接与元件接触的零件，它对贴片质量的影响是毋庸质疑的。主要体现在吸嘴的设计，吸嘴的正确配 置和吸嘴保养方面，下面分别讲解。
