　　（1）应用于通孔回流焊接工艺的元件的本体材料

　　由于通孔和异形组件将要经过整个回流温度曲线，所以它们必须承受高的温度。元件应该采用那些在 183℃（最好是220℃达60s）以上、峰值温度240℃、60～90 s内不发生劣化的树脂制造。UL 94 V－O可 燃性和其他塑料界树脂标准有助于制造商生产出可靠的组件。元件件制造商还需要有关弯曲、尺寸稳定 性、收缩和介电特性等方面的标准。图1和图2是元件本体材料因为承受不住高温而降解的实例。

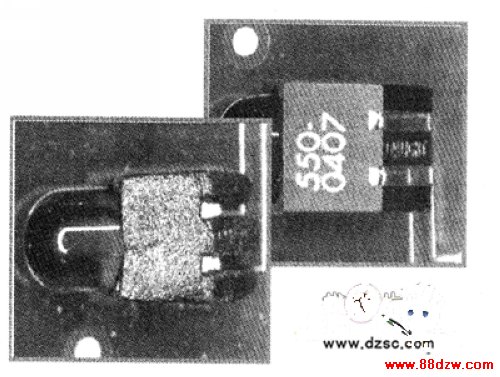

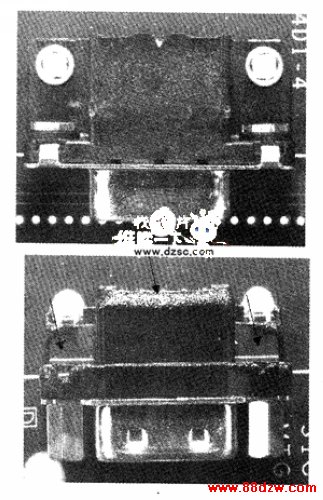

　　图1 元件本体材料因为承受不住高温而降解                                                                 图2 连接器元件材料高温因焊接而损坏

　　组件尺寸发生变化的温度范围至今仍不能很好的定义，而组件在回流焊炉中的取向问题也得考虑，尤 其是对于存储器模块等长和薄型组件。以下是一系列能够承受回流焊温度的树脂。

　　·液晶聚合物（LCP）——相对昂贵，在薄壁铸模中能保持紧密公差，并具有很好的薄壁硬度（对于存 储器模块等应用十分重要）；

　　·聚亚苯基硫化物（PPS）——具有很好的流动性；

　　·聚二甲基环化己烯对苯二酸酯（PCT）；

　　·Polyphthalamide（PPA）。

　　很多元件制造商提供使用适于回流焊树脂制造的通孔元件，这种高温适应性是明显关注外观和可靠性 工艺的一项基本条件。

　　（2）通孔回流焊元件的离板高度

　　要求元件距离PCB表面具有足够和正确定位的离板间隙。离板间隙可使熔化的焊膏从其印刷位置自由 地流向PTH。离板间隙不应干涉或阻碍锡膏印刷敷层，也不应干涉或阻碍组件的其他部分。不正确的组 件本体设计会产生锡珠和或桥连的缺陷。因此，在元件本体上，一般都设计有“立高销”，高度在12～ 15 mil，以保证合适的离板间隙。在设计网板开孔时必须考虑组件设计。这项要求相当重要，是成功工 艺的另一个基本要求。如图3所示。

　　一些组件如微型DIN连接器（插PC鼠标用）是屏蔽型的，金属屏蔽罩属于可焊表面。如果锡膏敷层触 及该材料，就有可能造成焊料湿润组件壳体而非PTH和引脚。但必须注意的是，过印锡膏敷层在回流焊 时，在被拉回至PTH时会变短变高，高度的增加会导致锡膏敷层与可焊的屏蔽部分接触。因此，必须注 意，在确定锡膏敷层位置时必须考虑组件的设计。

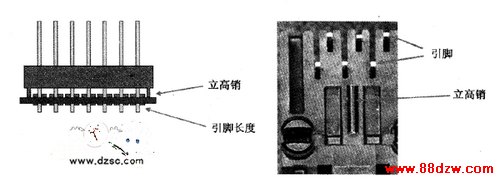

图3（a） 元件本体上的“立高销”

图3（b） 设计印刷钢网开孔时需要避开“立高销”

　　在双面回流焊以及组件引脚涂敷焊膏的情况下，组件必须具有在处理过程中牢固定位的保持能力。但是如果使用自动插件机，就不一定需要把保持孔钻成大孔。
