广州宏控大屏拼接显示系统解决方案,标签:显示及光电,光电显示技术,http://www.88dzw.com本系统提供给用户一个大屏幕拼接显示,主要满足电脑信号和视频信号的高亮度、高清晰度的显示效果,实现多路电脑信号和视频信号的同时显示及图像叠加的效果,并通过智能中央控制系统,对整个系统环境进行集中控制,实现人性化的人机交互。
系统组成
本系统主要分为以下三部分:
智能中央控制系统;
大屏拼接显示系统;
RGB矩阵切换系统;

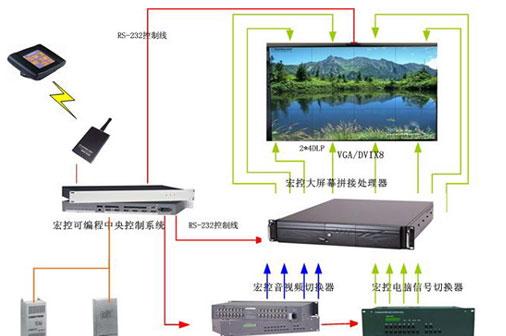

系统结构图
&nb
sp; 系统功能
宏控智能中央控制系统
1、拼接显示系统的控制
我们采用宏控最新系列控制主机KT-AV,它的心脏是基于新的300MIPS,32位摩托罗拉处理器。通过KT-AV控制主机的RS-232控制口对图形拼接控制器进行控制,运用灵活可靠的软件编程,可以调用图形拼接控制器预先设置好的模式,实现1×1、1×2、2×2至4×2等图像的拼接显示以及计算机图像、视频图像的叠加等,满足用户各种形式的显示效果;同时配备一台专门的控制PC,实现对图形控制器的全面控制。
2、矩阵切换的控制
在矩阵切换的控制上,我们同样通过控制主机KT-AV的RS-232控制口对矩阵进行控制。可以方便、快捷地实现信号的切换,减少人工操作的复杂性和单一性,避免操作上的失误,并且可以实现一键多切及联动的切换功能,完成手动操作无法实现的功能。
3、灯光及设备电源的控制
日光灯和设备电源我们通过8路的强电控制器KT-8来完成;可调灯光我们通过4路调光器KT-4A实现4路灯光的无级调节;将KT-8和KT-4A与控制主机PRO2联系起来,运用软件编程让各种灯光模式得到实现,还能实现对电源开关的安全操作,避免手动误操作而带来的设备损伤。
4、定制的控制界面
在控制界面方面,我们配置一台6″无线彩色触摸屏ST-960,能够在显示幕上显示高质量的画面和图形,呈现出令人赞赏的高亮度和高清晰度的图形。其所有的控制界面、控制功能以及控制方式均可以根据用户的要求和实际的情况通过软件编程的方式来实现;另外我们还可以通过拼接处理器HK-980的网络端口和控制PC相连,,通过控制PC对拼接处理器HK-980的访问,实现对拼接显示系统、矩阵切换系统和灯光及设备电源的交互式/人性化的控制。
总之,宏控真正能给用户带来的是智能化人性化的控制,您既可以通过一指化操作实现一连串的动作,也可以避免人工操作的复杂性和危险性,还能真正提高整个系统的可靠性、稳定性。
大屏拼接显示系统:
1、通过图形控制器可以实现4路RGB信号在大屏幕上任意位置以任意大小开窗口显示,最高分辨率可达4096x1536。
2、通过内置控制器和矩阵切换器配合,最多可同时实时显示8路RGB信号。
3、图形控制器和投影机内置控制器的配合使用,使得本系统具备接口齐全、功能强大的显示功能,通过内置控制器与图形控制器的两套显示功能,保证了用户系统在任一一套显示出现故障时另外一套显示可以正常的在大屏幕上显示,保证了用户系统的安全稳定的显示运行。
