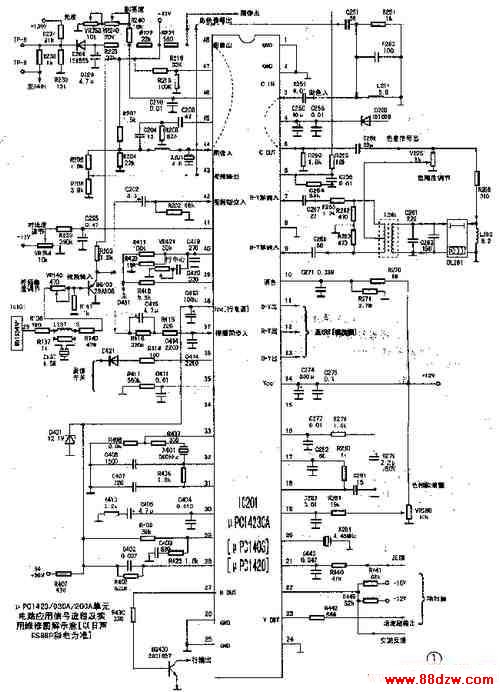

PC1403CA/1423CA单元电路
[10-10 20:39:48] 来源:http://www.88dzw.com 电视机电路 阅读:8119次
文章摘要: &mICro;PC14XX系列集成电路主要作用是用来处理视频信号、色度信号和行/场扫描小信号。 从图像中频电路M51254AP(采用µPC1403/1423的机型中频均为M51354AP:采用µPC14120/1421的中频电路多为TA7680;采用IX0304CEZZ的机型中频电路一般为IX0388CEZZ)中检波得到的视频信号从29脚输出,送至视频缓冲放大器BG403(2SA608EF或2SA654A)的基极,经缓冲后分别送到主芯片µPC1403/1423的42脚和37脚。经IC电路内部处理后从48脚输出亮度信号。另外43脚来的色度信号
PC1403CA/1423CA单元电路,标签:电视机电路,电路设计,http://www.88dzw.com&mICro;PC14XX系列集成电路主要作用是用来处理视频信号、色度信号和行/场扫描小信号。
从图像中频电路M51254AP(采用µPC1403/1423的机型中频均为M51354AP:采用µPC14120/1421的中频电路多为TA7680;采用IX0304CEZZ的机型中频电路一般为IX0388CEZZ)中检波得到的视频信号从29脚输出,送至视频缓冲放大器BG403(2SA608EF或2SA
输送到µPC1403/142337脚上的视频信号分别产生行同步信号和场同步信号,行、场振荡信号是将500kHz(32倍的行频)的振荡信号分行频而获得的。其中推动信号由27脚输出,场推动信号由23脚输出。
Tag:电视机电路,电视机电路,电路设计,家电维修 - 单元电路介绍 - 电视机电路
