　　受话时，接收I／Q基带信号在D200内进行信号处理后，从D200的J2、H3脚输出音频信号，经R150、L150加至B150听筒发声。

　　免提通话时，外部话筒信号由X102尾插的⑨、⑩脚进入，经L152、K166、C170、C171、R164进入D200，进行音频处理，外部话筒的供电由D200的N1脚，经R156、R166、L152提供。耳机音频信号从D200的T1、T3、G1、G2脚送出。经R159、R160、L153、L154、X102加至耳机发声。

　　当采用扬声器接听时，音频信号由D200的E2、F3脚输出。经C175、R170、R169进入N150，经N150放大后，再经L155、L156送至扬声器发声，该电路也用于铃声信号的放大，使手机进入来电振铃工作状态，见图7。



www.88dzw.com

　　（3）SIM卡电路

    SIM卡电路由D200局部电路及卡座等组成。SIM卡信号线包括卡电源、数据、时钟、复位线。D400通过CBUS信号总线及D200内的卡接口电路与SIM卡进行通信，见图8。

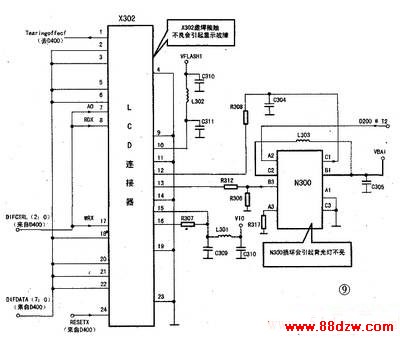

　　（4）显示电路

     显示电路采用并行接口形式，它包含8位数据总线，一条读控制线，一条写控制线。一条地址线。

　　D400内包含显示接口电路，它通过X302连接器接至LCD显示器。LCD的工作电源由D200输出的VIO（1.8V）及VFLASH1（2.8V）提供。

　　显示背光灯由N300驱动，N300是一个升压电路。

　　它受D200的控制。当D200的T2脚输出DLIGHT信号时，N300被启动工作，从N300的C1、B3脚输出供电电压（10V以上），经R308、X302的12、13脚、R312给显示背光灯提供电源，见图9。

　　（5）照相机电路

    6230型手机的照相机采用640×480的VGA格式照相头组件。照相机电路被集成在D400内，照相头组件通过X900接口，直接连接到D400模块。照相头组件包含镜头部件、影像传感器、模数转换器等。

　　该组件中的逻辑电路部分使用VCORE（1.5V）作为电源电压，模拟电路部分使用VFLASH1（2.8V）作为电源电压。

　　照相头组件使用26MHz时钟信号，该信号从D400的K3脚输出，经R900、X900的⑥脚加给照相头。D400从L3脚输出启动信号，经X900的⑩脚送至照相头，控制照相头内部电路的启闭。照相头则通过CCP总线将图像差分数据信号传送至D400，见图10。
