　　3、接收机电路

     6320型手机的射频电路集成度很高，因而电路构成比较简单，接收与发射的射频信号处理都在一块射频处理芯片N500中完成。该射频电路被设计为三频段工作模式（GSM900、DCS1800、PCS1900），接收机为直接变频的线性接收机。

　　（1）接收前端电路

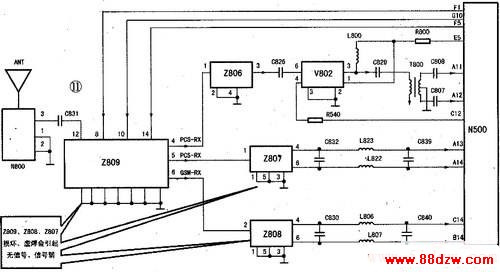

    接收载波信号是由天线ANT进入Z809天线开关的12脚。Z809为一个复合模块，它包含一个双讯器，以分离三种频段的载波信号；还包含3个开关电路，以完成射频信号的收发切换。Z809有3个控制端口（VC1、VC2、VC3），其控制信号（VANT-1、VANT-2、VANT-3）均由N500提供。

　　从Z809输出的GSM900频段的接收载波信号经Z808滤波后，再分离成二路正交的载波信号，从Z808的⑥、④脚输出，经电感L807、L806送至N500电路。

　　从Z809输出的DCS1800频段的接收载波信号经Z807滤波后，再分离成二路正交的载波信号，从Z807的⑥、④脚输出，经电感L823、L822送至N500电路。

　　从Z809输出的PCS1900频段的接收载波信号经Z806滤波后，从③脚输出，加至V802的④脚进行低噪声前置放大，再从V802的③脚送出，经T800转换器转换成二路正交的载波信号，经C807、C808送至N500。V802的电源由N500的E5脚提供。见图11。

www.88dzw.com

　　（2）接收射频信号处理电路

     6230型手机的射频信号处理电路芯片N500中包含有接收部分的低噪声放大器，混频器、接收I／Q信号处理电路、发射I／Q信号调制电路及频率合成器等。

　　三个频段的接收载波信号进入N500内，都要进行低噪声放大，再与本振VCO信号混频，得到二路接收基带信号RXI、RXQ，从N500的P11、K8脚输出，送到D200进行逻辑部分的处理工作。

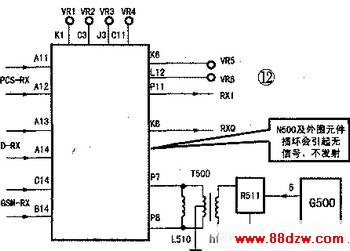

　　本振VCO电路由G500及外围元件完成。从G500的⑤脚输出的本振信号，经R511、T500后加到N500的P7、P8脚。当手机工作在GSM模式时，本振信号被4分频后再参与混频；当手机工作在DCS、PCS模式时，本振信号被2分频后再参与混频。见图12。

　　3）SHF频率合成器频

     率合成器由G500模块、N500内电路及G501模块等组成，产生的本振信号频率属SHF频段。

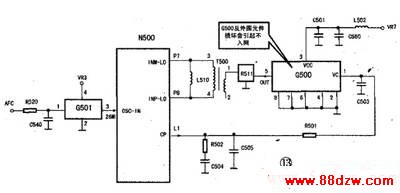

　　G501为基准频率振荡器，用于产生26MHz基准频率信号。该信号进入N500的N1脚（在N500内包含了锁相环电路中的鉴相、分频、控制逻辑等部分），从N500的L1脚输出误差电压控制信号CP，经R501加至G500的①脚，G500是本振VCO模块。在CP信号的调节控制下，G500可以产生相应的本振频率信号。此信号从G500的⑤脚输出。经R511后加至T500转换器，被转换分离成二路正交信号，再加至N500的P7、P8脚。GS00的供电电压由D200输出的VR7提供。见图13。

　　4、发射机电路

     6230型手机的发射机采用直接调制方式。

　　（1）发射I/O信号调制电路

     发射基带信号（TXI、TXQ）从D200的F16、F17、G17、F18脚分四路输出，经R516、R517送到N500射频芯片的M4、P4、M5、P5脚，进入发射I／Q调制器。

　　当手机工作在GSM频段时，本振信号频率在N500内被4分频后，再送至发射I／Q调制器，由发射I／Q信号调制后，产生最终的GSM发射载波信号，从N500的A3、A2脚送出。
