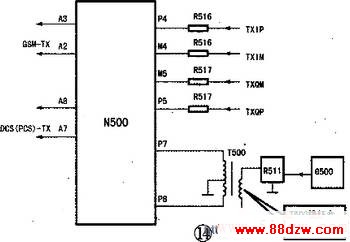

　　当手机工作在DCS或PCS频段时，本振信号频率在N500内被二分频后，在送至发射I／Q调制器，由发射I／Q信号调制后，产生最终的DCS（PCS）发射载波信号，从N500的A8、A7脚送出。见图14。

　　（2）发射功率放大电路

    当手机工作在GSM频段时，发射载波信号从N500分二路送出后，加至Z700声表面滤波器的④、⑥脚，经滤波及转换后，从Z700的②脚输出，经R706加到N700功放模块的15脚。进行功率放大，再从N700的⑧脚输出。

　　当手机工作在DCS（PCS）频段时，发射载波信号从N500分二路送出后，经C710、C709加到T700互感器，经T700转换成一路载波信号后，又经R713加到N700的25脚进行功率放大，再从N700的②脚输出。

　　N700内部包含功率检测电路，发射载波信号在N700内经取样、检波后，从N700的 12、28脚输出，经R712、R709、R503、R504、R505送回N500。在N500内，与来自D200的功率等级指令TXC进行比较，得到发射功率控制信号。当手机工作在GSM模式时，从N500的E9脚输出GSM功率控制信号，经R703送至N700的18脚；当手机工作在DCS（PCS）模式时，从N500的E8脚输出DCS（PCS）功率控制信号，经R704送至N700的22脚，以实现对发射功率的控制。

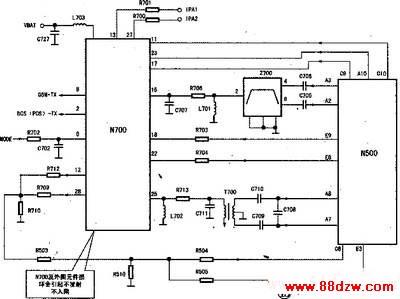

　　N700的工作电源直接由电池电压VBAT供给，由D200输出的IPA1、IPA2电源，分别经R701、R700，给N700内的GSM、DCS功放偏压电路提供参考电压。由N500的C9、A10、C10脚分别给N700内的GSM、DCS（PCS）发射缓冲放大电路提供工作电源。N700的⑥脚是频段选择控制脚，受D400送来的MODE信号的控制。见图15。
