文章摘要: (4)RGB开关电路RGB开关电路是选择不同的R、G、B信号输出的电路。该电路输入有两组:一组是矩阵电路输出的内部R、G、B信号,即图像三基色信号;另一组是从CPU的(30)、(31)、(32)脚输出的R、G、B字符信号,加到AN5195K的(11)、(12)、(13)脚。 AN5195K的(10)脚为Ys信号输入端,由CPU的(29)脚对AN5195K内的RGB开关进行高速切换。当AN5195K的(10)脚为高电平时,开关电路选择字符R、G、B信号输出,当AN5195K的(10)脚为低电平时,开关电路选择内部R、G、B信号输出。 Ys信号实际上是快速消隐信号,用于字符挖框、字符消隐。由开

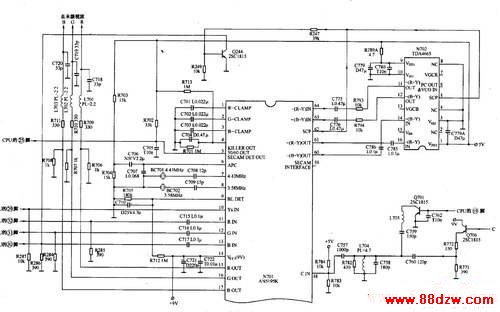

长虹N2918彩电色度信号处理电路分析,标签:电视机电路,电路设计,http://www.88dzw.com(4)RGB开关电路
RGB开关电路是选择不同的R、G、B信号输出的电路。该电路输入有两组:一组是矩阵电路输出的内部R、G、B信号,即图像三基色信号;另一组是从CPU的(30)、(31)、(32)脚输出的R、G、B字符信号,加到AN5195K的(11)、(12)、(13)脚。 AN5195K的(10)脚为Ys信号输入端,由CPU的(29)脚对AN5195K内的RGB开关进行高速切换。
当AN5195K的(10)脚为高电平时,开关电路选择字符R、G、B信号输出,当AN5195K的(10)脚为低电平时,开关电路选择内部R、G、B信号输出。 Ys信号实际上是快速消隐信号,用于字符挖框、字符消隐。
由开关电路切换输出的R、G、B信号送至钳位电路,恢复出直流分量,以实现亮度控制。亮度控制仍由IIC总线控制,经亮度控制的R、G、B信号送至R、G、B驱动控制电蹲放大,通过IIC总线、驱动电路可对显像管截止电压和驱动增益进行调整。放大调整后的R、G、B信号由AN5195K的(15)、(16)、(17)脚输出,送至末级视频放大电路。
提示与引导 AN5195K的(62)脚为沙堡脉冲输出端,沙堡脉冲由三个电平脉冲一场消隐脉冲、行消隐脉冲和色同步选通脉冲叠加而成。沙堡脉冲在AN5195K集成电路内完成,并从其(62)脚输出,送到1行基带延时集成电路TDA4665的(5)脚。
当屏幕显示蓝背景时,CPU的(30)脚OSD显示的B信号输出持续高电平。在行场消隐期间,AN5195K输出的沙堡脉冲消隐高电平使Q244饱和导通,强行将蓝信号截止,避免在蓝背景上呈现蓝色回扫亮线。
2.色度信号处理电路维修精要
色度信号处理电路出现故障一般会造成无彩色。检修时用示波器观察AN5195K的(48)脚输入的色度信号是否正常,若无色度信号输入,则检查AN5195K的(48)脚之前的Y/C分离电路等,若(48)脚有色度信号输入,可重点检查以下部位:
(1)检查AN5195K的(4)脚外接电容C704有无漏电或性能不良。当测得(4)脚电压低于2.8\时,则为AN5195K内消色器动作,将色度信号通路切断。
(2)检查ANS195K的(6)脚外接电容C707有无漏电或性能不良。
(3)将5V电压通过1kΩ电阻接在AN5195K的(4)脚上,若图像有彩色,则故障发生在色副载波恢复电路。对于PAL制式的信号,应检查AN5195K的(7)脚外接电容C708有无开路或容量变小,BC701有无接触不良或性能不良;对于NTSC制式信号,则应检查AN5195K的(8)脚外接的C709有无开路或容量变小,BC702有无接触不良或性能不良。
(4)若用示波器观察TDA4665的(16)脚与(14)脚有色差信号输入,而(11)脚与(12)脚无色差信号输出,说明TDA4665不良或(5)脚无沙堡脉冲输入。
(5)用示波器观察AN5195K的(64)脚与(63)脚有色差信号输入,则为AN5195K性能不良。
