长虹采用TDA8843 (OM8839)单片机芯的彩电资料

文章摘要：机芯编号 显像管或显示屏型号行输出变压器型号高频头型号图纸交换或购买主要芯片CPU： 小信号处理电路： TDA8843 (OM8839) 行场信号处理： 视频信号处理： 色彩处理电路： 数据存储器：适用机型 长虹29SD83彩电性能数据 相关资料 备 注 www.88dzw.com采用TDA8843 （OM8839）单片机心的长虹29SD83型彩色电视机整机主要电路组成如图所示。从图中可以看出，长虹29SD83型彩色电视机电路主要由电子调谐器A101、图像中放／伴音中放／亮度／色度信号／扫描集成电路N301 （TD

长虹采用TDA8843 (OM8839)单片机芯的彩电资料,标签：电视机电路,电路设计,http://www.88dzw.com
机芯编号



显像管或显示屏型号 　 行输出变压器型号 　 高频头型号 　 图纸交换或购买 主要芯片 CPU：      小信号处理电路：   TDA8843 (OM8839)      行场信号处理：        视频信号处理：        色彩处理电路：      数据存储器： 适用机型

    长虹29SD83彩电

性能数据



相关资料



备 注

　

www.88dzw.com

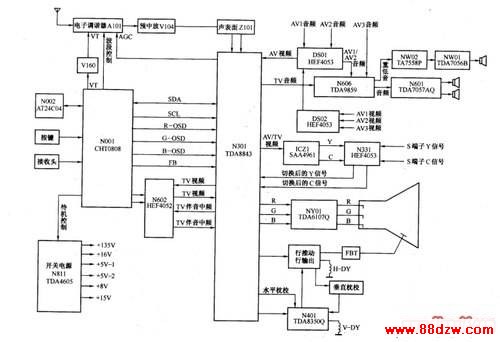

　　采用TDA8843 （OM8839）单片机心的长虹29SD83型彩色电视机整机主要电路组成如图所示。

　　从图中可以看出，长虹29SD83型彩色电视机电路主要由电子调谐器A101、图像中放／伴音中放／亮度／色度信号／扫描集成电路N301 （TDA8843）、TV制式切换开关N602（ HEF4052）、AV1/AV2音频切换电路DS01 （HEF4053）、AVl/AV2/AV3视频切换电路DS02 （HEF4053）、S端子Y/C信号和梳状滤波器分离出的Y/C信号切换电路N331（ HEF4053）、Y/C分离电路ICZ1 （SAA4961），音效处理电路N606 （-TDA9859）、音频功放N601 （TDA7057AQ）、重低音有源滤波电路NW02 （TA7558P）、重低音功放NW01（ TDA7056B）、末级视放电路NY01（TDA6107Q）、行输出、场输出N401（TDA8350Q）、微处理器NO01 （CHT0808）、存储器N002 （AT24C04）和开关电源N811 （TDA4605）等几部分组成。
