　　电路和工作原理
　　

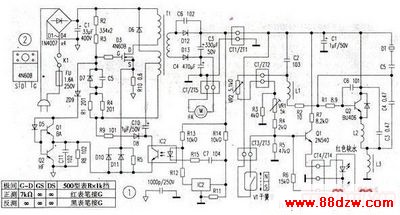

　　整机电路如图所示，主要有电源和超声波振荡两部分电路组成。电源由AC220V市电通过以场效应管（4N60B）作振荡的开关稳压电源，输出38V和12V两路。其中38V供超声波振荡电路；12V供直流电机FA（风扇）。图中VR2（5.1kΩ）为调节雾化加湿程度控制器，LED1（红色）为缺水指示灯（该家电应注意随时加水），LED2为（绿色）加湿指示灯。

　　该加湿器常见故障是不能加湿，风扇不转，但不能加湿的LED2绿色指示灯并未亮。

　　此故障常见为电源供电部分发生故障较多，如Fu（1.6A）保险管熔断，若管内有严重发黑的痕迹，必有击穿短路现象，要仔细检查D1～D4，C1，ZD9，Q3和IC1、IC2、D12、D13等相关元件。只有检查出故障原因后才能更换上同规格1.6A保险管通电。其次是超声波振荡Q2（BU406）换能器件DT、VT干簧管、C3、C4、C5等主要元件损坏或性能不良，导致超声波形成电路不能正常工作。另外。虽然缺水指示灯LED1未亮。但因盛水不足或电路Q1损坏，电路自动保护，加湿器也不工作。

　　风扇FA不能启动。先查供电CT∥2T5接插件及12V电压是否正常，如没有12V电压，再查D13、C4是否击穿。电机本身是否烧坏或其内部有无阻塞现象，可以更换电机或清洗加油。

　　加湿器使用功效降低。主要是雾化湿气很弱。调节VR2到最大也不见效，这除了供电不足，超声波振荡电路性能变劣，换能器件DT性能不良外，还有使用中未及时清除盛水池内水垢及加水水质差等。若有污垢会降低DT换能作用。加湿器功能下降。

www.88dzw.com

　　[例1]不能加湿，通电后LED2不亮，查电源部分。FU保险已烧断，管内呈浮白色。

　　检查电源电路。相关元件未发现明显异常，怀疑场效应管4N60B，因这种场效应管用一般万用表难判断，故用一只4N60C直接替换，但通电仍不能正常工作。于是接入灯泡假负载试查，灯泡亮了约有一分钟，说明电源部分已进入了工作状态。为了安全和缩小故障范围。将CT/ZTl插件脱开，单独检查电源部分，在CTl输出端自备假负载（用汽车上12V/8W照明灯4只并联雨~5.6DJl0W水泥电阻串联后代替负载），开机后快速检测输出端电压为52V，电流2A均偏高，马上断电。又查电源发现IC2性能不良，更换后再通电，电源工作正常。此时测出电压为40V，电流1.8A，恢复正常情况。为此再判断Q3，用一般指针式万用表如图2所示检测Q3（4N60）各脚正反向电阻，只有G-D两极之间正测7kΩ电阻，反测为无穷大，其他各极间均为无穷大。正常（见附表）。

　　[例2]不能加湿，通电后无显示，风扇不转。

　　首先检查电源部分，发现又是保险管烧断，但管并不发黑，无明显痕迹。采用电源脱离的方式，接入自备假负载单独检测，并换上一只1.5A的保险管试通电，约10秒左右又烧了，按先前掌握的经验，仔细检查相关元件，发现整流桥D1～D4其中的一只D2（1N4007）正反电阻都很小，取下进一步检查，发现已击穿，换上一只1N4007整流管后电源工作一恢复正常。

　　[例3]通电后加湿指示灯LED2不亮，无汽化现象。

　　将电源和加湿振荡电路脱开，查电源供电正常，分别有40V（38V）和12V（14V），说明故障在超声波振荡部分。查相关元件无异常，而是因受潮接插件/孑L已氧化锈蚀。经过将CT1/ZT1～CT4/ZT4清理处理后恢复通电试用，一切正常。

　　[例4]雾化功能降低。

　　根据以往经验，换能器件DT是关键元件。但更换后仍无好转，再将超声波振荡电路中C3～C5仔细检测，发现C4（O.47μF）容量明显下降，并有漏电现象，换上新电容后通电使用恢复原来功能。

　　[例5]使用一年后，功效逐步降低，雾气变弱。

　　经调节VR2至最大范围内也无效，更换Q2，BU406也无明显变化，进一步检查电路元件也无明显异常，但发现盛水池内比较脏。换能器件表面及水池底部池壁上都积了一层白色水垢，用洗洁精擦拭多遍将污物彻底清除后安装好再通电，果然有明显效果。
