TCL王牌采用LA76832单片机芯彩电资料
[09-13 23:34:15] 来源:http://www.88dzw.com 电视机电路 阅读:8923次
文章摘要:机芯编号 显像管或显示屏型号行输出变压器型号高频头型号图纸交换或购买主要芯片CPU: 小信号处理电路:LA76832 行场信号处理: 视频信号处理: 色彩处理电路: 数据存储器:适用机型 TCL王牌2913E彩电性能数据 相关资料 备 注 www.88dzw.com下面以采用LA76832单片机芯TCL王牌2913E型彩色电视机整机主要电路组成如下图所示。图中可以看出,TCL-2913E型彩色电视机主要由电子调谐器、小信号处理集成电路IC201( LA76832)、AVl/AV2切换电路IC901 (C
TCL王牌采用LA76832单片机芯彩电资料,标签:电视机电路,电路设计,http://www.88dzw.com机芯编号
显像管或显示屏型号 行输出变压器型号 高频头型号 图纸交换或购买 主要芯片 CPU: 小信号处理电路:LA76832 行场信号处理: 视频信号处理: 色彩处理电路: 数据存储器: 适用机型
TCL王牌2913E彩电
性能数据相关资料
备 注
www.88dzw.com

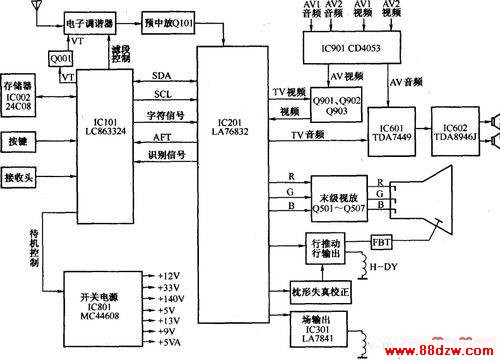

下面以采用LA76832单片机芯TCL王牌2913E型彩色电视机整机主要电路组成如下图所示。
图中可以看出,TCL-2913E型彩色电视机主要由电子调谐器、小信号处理集成电路IC201( LA76832)、AVl/AV2切换电路IC901 (CD4053)、音效处理电路IC601 (TDA7449)、音频功放电路IC602 (TDA8946J)、末级视放、行输出、场输出IC301 (LA7841)、微处理器IC101( LC863324)、存储器IC002 (24C08)和开关电源IC801 (MC44608)等几部分组成。
