创维5S01机芯彩电场扫描电路工作原理
[09-13 23:34:28] 来源:http://www.88dzw.com 电视机电路 阅读:8246次
文章摘要:(1)场S形失真光栅S形失真是由显像管的结构引起的,早期生产的彩色电视机多采用OTL场输出电路,垂直s形失真校正的任务是由场输出电容来完成的。后期生产的彩色电视机不使用带有场输出电容的OTL场输出电路,而使用直流耦合方式的OCL或BTL场输出电路,通过对场激励信号进行S失真预校正,来达到不同模式下的场S失真的校正。这种电路的场S失真校正在场扫描处理电路内部完成,有的场扫描电路设有专门的引脚,可以对场S失真校正幅度和校正中心进行控制,但具有IIC总线功能的场扫描电路(如STV9306等)一般都不设场线性失真控制引脚,场线性的调整都是由CPU通过IIC总线进行控制的。(2)场C形失真场c形失真是由
创维5S01机芯彩电场扫描电路工作原理,标签:电视机电路,电路设计,http://www.88dzw.com(1)场S形失真光栅S形失真是由显像管的结构引起的,早期生产的彩色电视机多采用OTL场输出电路,垂直s形失真校正的任务是由场输出电容来完成的。后期生产的彩色电视机不使用带有场输出电容的OTL场输出电路,而使用直流耦合方式的OCL或BTL场输出电路,通过对场激励信号进行S失真预校正,来达到不同模式下的场S失真的校正。这种电路的场S失真校正在场扫描处理电路内部完成,有的场扫描电路设有专门的引脚,可以对场S失真校正幅度和校正中心进行控制,但具有IIC总线功能的场扫描电路(如STV9306等)一般都不设场线性失真控制引脚,场线性的调整都是由CPU通过IIC总线进行控制的。

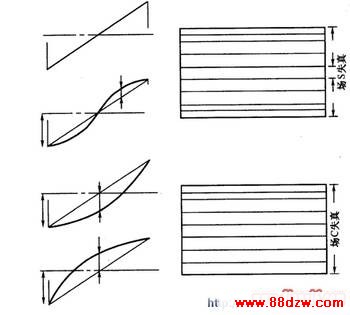

(2)场C形失真场c形失真是由以下原因引起的:
一是锯齿波电压形成电路产生失真。场锯齿波电压产生的方法一般都采用RC充放电电路,使RC电路中的电容周期地充电和放电而得到。在充放电过程中,电容器两端的电压并不是线性变化,而是按指数规律变化的,开始时电压变化较快,较接近直线,以后则逐渐减慢。这就是说,锯齿波电压发生器所产生的场频锯齿波电压本身的线性不良而引起输出波形失真。由于这种波形的失真特点是起始段变化速度快,后半段变化速度减慢,因此如果此波形加到偏转线圈上,会使图像上半部拉宽,下半部压缩。
二是耦合电容引起失真。对于OTL场输出电路,在扫描电路的前后级之间,在场输出级和偏转线圈之间都采用电容耦合,当输入线性良好的正极性锯齿波电压时,会输出上凸失真的锯齿波。实际上是由于电容的微分作用对信号中高频分量和低频分量呈现的阻抗不一样,使锯齿波电压中的低频成分损失多一些,而造成中间上凸失真。
另外,静态工作点漂移、三极管的非线性等原因都会引起场扫描电流产生畸变,产生场C失真。
早期生产的彩色电视机,由于多采用OTL场输出电路,场c失真一般由积分、微分电路和采用交直流负反馈电路来进行校正。现在生产的彩色电视机,多采用OCL和BTL场输出电路,场C失真校正一般在场扫描电路内部完成。有的场扫描电路设有专门的引脚,可以对场C失真校正幅度和校正中心进行控制,但具有IIC总线功能的场扫描集成电路(如STV9306)一般都不设场线性失真控制引脚,场线性的调整都是由CPU通过IIC总线进行控制的。
