创维采用STV2116机芯的彩电资料

文章摘要：机芯编号 显像管或显示屏型号行输出变压器型号高频头型号图纸交换或购买主要芯片CPU： 小信号处理电路： STV2116 行场信号处理： 视频信号处理： 色彩处理电路： 数据存储器：适用机型 创维5S01机芯彩电性能数据 相关资料 备 注 www.88dzw.com 采用STV2116机芯的创维5S01型彩色电视机整机主要电路组成如图所示。从图中可以看出，创维5S01型彩色电视机主要由电子调谐器、图像/伴音检波电路IC102（ STV8223）、小信号处理集成电路IC201 （STV2116）、基

创维采用STV2116机芯的彩电资料,标签：电视机电路,电路设计,http://www.88dzw.com
机芯编号



显像管或显示屏型号 　 行输出变压器型号 　 高频头型号 　 图纸交换或购买 主要芯片 CPU：      小信号处理电路：   STV2116      行场信号处理：        视频信号处理：        色彩处理电路：      数据存储器： 适用机型

    创维5S01机芯彩电

性能数据



相关资料



备 注

　

---

www.88dzw.com

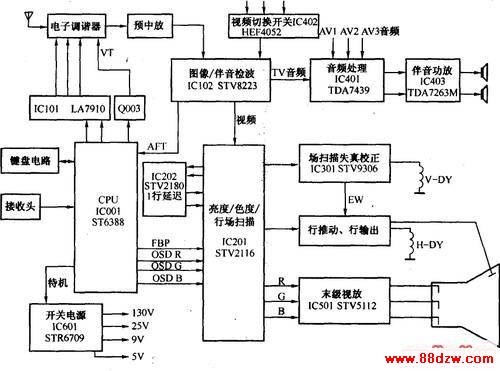

      采用STV2116机芯的创维5S01型彩色电视机整机主要电路组成如图所示。

　　从图中可以看出，创维5S01型彩色电视机主要由电子调谐器、图像/伴音检波电路IC102（ STV8223）、小信号处理集成电路IC201 （STV2116）、基带延迟线IC202 （STV2180）、视频切换开关IC402（ HEF4052）、伴音处理电路IC401（ TDA7439）、音频功放IC403（ TDA7263M）、末级视放IC501 （STV5112）、行输出、场输出IC301 （STV9306）、微处理器ICO01 （ST6388）、波段译码器IC101 （LA7910）和开关电源IC601 （STRS6709）等几部分组成。
