　　一、开关电源电路
　　

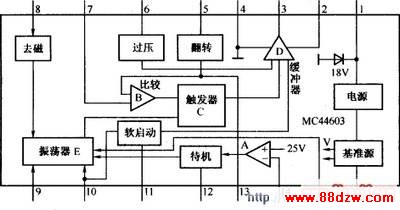

　　开关电源以电源控制电路7520 （MC44603）为核心构成，其内部框图如下图所示，引脚功能及实测数据如下表所示。

脚号 功能 电压(V) 脚号 功能 电压(V) 1 电源电压脚；启动电压脚；过压保护检测脚；欠压保护检测脚 14.3(12.8) 9 同步控制（未使用） 0 2 驱动脉冲输出级供电脚 14.4(13.2) 10 正常工作模式振荡频率(40kHz)定时I电容 2.6 3 开关管驱动脉冲输出脚 1(0.1) 11 慢启动时间常数电容 2.4 4 地线 0 12 减频工作模式（待机控制）时开关电源最小负载阈值电平设定脚 0.7 5 过载保护折返点控制调整脚端输入电压过高时，此脚电压升高 1.1 13 误差放大器输出端 2.8(1.9) 6 过压保护触发信号。当(1)脚过压检测 2.1(1.8) 14 误差取样输入端 2.4 7 初级电流检测端脚：过流检测取样端，内设1V钳位电路 0.2 15 待机工作模式振荡频率(20kHz)定时控制 2.5 8 去磁控制检测 0.2 16 基准模块电阻接脚。此脚电阻与(10)脚电容共同确定正常工作模式时的振荡频率(40kHz) 2.5

　　注：括号内为待机时的电压。

　　1.启动电路
　　
　　接通整机电源开关后，市电交流输入电压经3510、6510、3530降压削波，再经3529限　　流、2529滤波，对开关电源控制电路MC44603的（1）脚提供启动电压。

　　当MC44603的（1）脚电压未达到14.5V时，该集成电路不能启动工作，此时MC44603的（1）脚的电流仅为0.3mA。当MC44603的（1）脚电压达到14.5V时，MC44603开始启动，1此时，（1）脚电流为17mA，MC44603开始工作，内部振荡器振荡，在（3）脚输出驱动脉冲，使开关管7518导通，整个开关电源开始工作。

　　在开关电源启动过程中，电源变压器5545第9-8绕组的电压是增加的，当9-8绕组电压增大到12V时，6540导通，经2540滤波，产生的工作电压加到MC44603的（1）脚，取代启动电路的供电。

　　重点提示  由开关变压器向MC44603（1）脚提供的工作电流也称为取代电流。因为由开关变压器为MC44603（（1）脚）提供的电源是开关电源工作之后由自身产生，反过来又为MC44603提供的工作电源，因此这组电源有时也称为自馈电电源。如果开关电源启动后，自馈电电源不能正常取代启动电路为MC44603的（1）脚提供工作电压，MC44603将停止工作，然后由启动电路使MC44603重新启动。

　　2.慢启动电路
　　
　　在MC44603中设有开机慢启动电路，在慢启动程序中，一旦（1）脚工作电压大于14.5V时，开关电源就将启动。在慢启动期间，开关电源工作频率将逐步地增加到正常频率（40kHz），该工作频率由MC44603（10）脚外接的电容2531及（16）脚外接的电阻3537所确定。MC44603的（3）脚输出的驱动脉冲占空比从最低开始慢慢增加。随着MC44603（11）脚慢启动控制端外接的2530充电电压的升高，开关电源驱动脉冲占空比将增大，驱动脉冲最大占空比由MC44603（11）脚的慢启动时间常数确定。也就是说，在开关电源启动期间，开关电源的输出功率和电压是逐渐增高的。

　　如果MC44603的（11）脚慢启动电路中的电容C2530漏电，使（11）脚电压降低，将会引起开关电源输出电压降低的故障。

　　3.去磁控制电路
　　
　　MC44603的（8）脚为去磁检测输入端，去磁控制就是防止开关管7518在截止时段内导通，因为在开关管截止时段，开关管7518漏极电压极高，若7518在此时段内导通，则状态转换瞬间其功率损耗极大。
