      1.技术参数
　　
　　（1）输入功率：≤90W；（2）输入电压：AC220V±10%（50Hz）；（3）输出电压：44.4V；（4）输出电流：1.5A（实测值）；（5）体积：155mm×92mm×52mm；（6）可充蓄电池类型：铅酸蓄电池36V（7～17Ah）；（7）使用环境：0～40℃（限室内）；（8）充电时间：2～8h（视电池使用状态而定）。

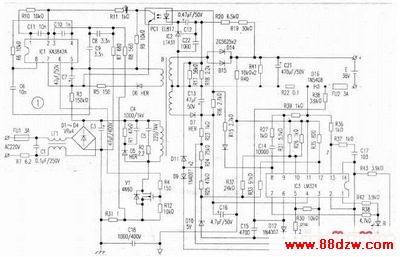

　　 2.电路原理图（见下图）。

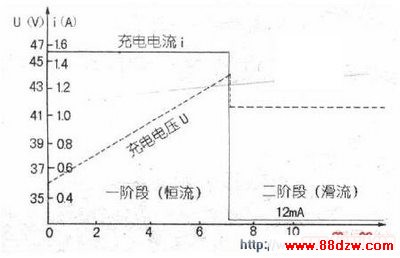

　　3.充电特性曲线：两阶段充电，充电特性曲线如下图所示。

　　第一阶段以1.5A（采用500—2型万用表实测值，以下同）恒流充电3～7h（此时红灯亮），当充电端电压达44.4V时转为第二阶段涓流（12mA）充电（红灯灭、绿灯亮），此时电压恒定在41.7V上。
