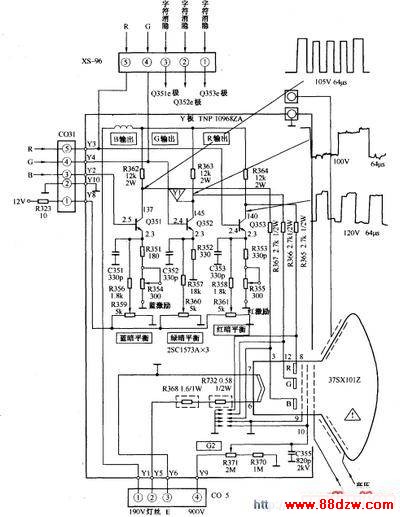

　　末级视放电路如下图所示。

　　Q351、Q352、Q353分别为B、G、R三路视放管，完成对三基色信号的放大作用。电路中R362、R363、R364分别为Q351、Q352和Q353的集电极负载电阻，R354、R355是亮平衡调节电位器，R359、R360、R361是暗平衡调节电位器，C351、C352、C353用作高频提升以提高图像清晰度，R371是加速电压调节电位器，C355是加速电压滤波电容，R368是灯坌限流电阻，R365、R366、R367为保护电阻，避免在显像管出现打火时烧坏视放管。
