  一、AN5622简介

  IC601 (AN5622)内设ACC控制放大器、色同步选通电路、4.43MHz副载波振荡器、自动相位控制( APC)电路和同步解调器,专用于PAL色度信号的解调。AN5622引脚功能和实测数据如下表所示。

脚号 功能 电压(V) 脚号 功能 电压(V) 1 色信号输入 5.3 9 延迟后色度信号输入 2.4 2 比较电压形成滤波电容 4.3 10 R-Y输出 10 3 比较电压形成滤波电容 4.7 11 B-Y输出 10 4 色度信号输出 8.5 12 4,43MHz振荡输出 8.8 5 鉴相器输出积分同路 7.4 13 4.43MHz振荡输入 3.1 6 鉴相器输出积分回路 7 14 4.43MHz振荡输入 3.1 7 行反峰输入 0.1 15 同步脉冲输入 0 8 直通色度信号输入 2.4 16 供电输入 12

  二、色度信号处理电路

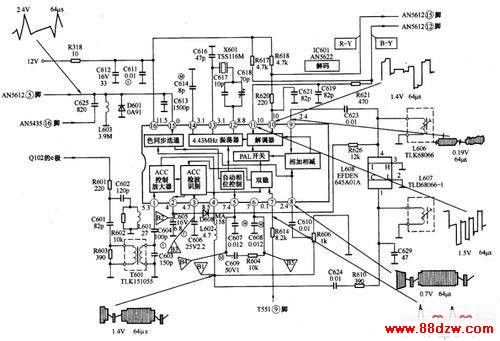

  色度信号处理电路如下图所示。

  1.色度信号处理过程

  由预视放管Q102发射极输出的视频信号,经R601、C601、4.43MHz带通滤波器T601取出4.43MHz的色度信号,再经C604耦合到AN5622的(1)脚,进入自动色度控制(ACC)放大电路,经过放大稳幅的色度信号从AN5622(4)脚输出,一路是直通信号,经过幅度平衡电位器R606、C610送到AN5622的(8)脚;另一路是延迟信号,经过1行延迟线L608后,送到AN5622的(9)脚。两信号加到集成电路内的加减矩阵电路,经两路同步解调器,在基准副载波的控制下解调出R-Y和B-Y色差信号,分别从AN5622的(10)脚和(11)脚输出,分别送到IC301 (AN5612)的(15)脚和(12)脚。

  2.副载波电路

  解调色度信号所需的彩色副载波信号由AN5622的(5)、(6)、(7)、(12)、(13)、(14)、(15)脚内外电路提供。(12)、(13)、(14)脚内外电路组成4.43MHz振荡电路,产生4.43MHz的副载波。产生的振荡信号与(15)脚内部色同步信号同时加至APC鉴相器进行相位比较,当振荡频率偏离4.43MHz时,鉴相器输出的误差电压经AN5622的(5)、(6)脚外接的积分滤波器平滑后,去控制晶振电路的工作状态,以纠正其振荡频率,使之与发送端同步。
