牡丹51C5A彩电图像中频处理电路分析

文章摘要：AN5132内部设有AFC电路，主要由一个双差分鉴频器和900的移相网络组成。双差分鉴频器取自两路信号，一路取自限幅放大器的图像中频信号，另一路来自经AN5132的（7）、（10）脚移相90°的图像中频信号（（7）、（10）脚外接的L151为AFT移相中周）。两者在检波器（鉴相器）内进行相位比较，并由（6）脚输出误差电压，经R156、C154平滑滤波后，送至CPU和高频调谐器的AFC端。上一页 [1] [2]

牡丹51C5A彩电图像中频处理电路分析,标签：电视机电路,电路设计,http://www.88dzw.com

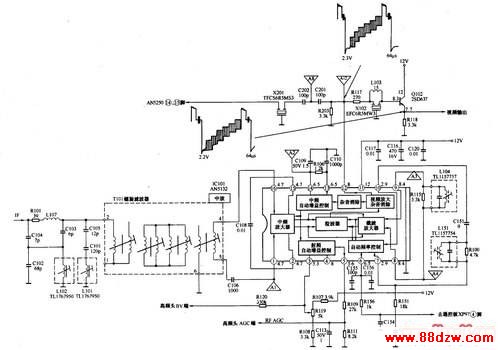

　　AN5132内部设有AFC电路，主要由一个双差分鉴频器和900的移相网络组成。双差分鉴频器取自两路信号，一路取自限幅放大器的图像中频信号，另一路来自经AN5132的（7）、（10）脚移相90°的图像中频信号（（7）、（10）脚外接的L151为AFT移相中周）。两者在检波器（鉴相器）内进行相位比较，并由（6）脚输出误差电压，经R156、C154平滑滤波后，送至CPU和高频调谐器的AFC端。

上一页  [1] [2]
